一、概述

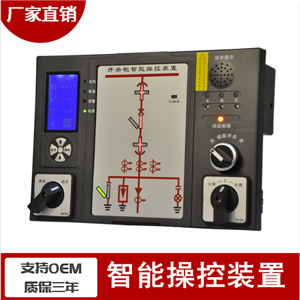

98開關柜智能操控裝置，產品功能強大，使用于3KV-35KV 戶內開關柜，手車柜、固定柜、中置柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、斷路器分合狀態指示、儲能指示、接地開關狀態指示、自動加熱除濕數據顯示及控制、小車位置指示、分合閘回路完好指示、人體感應及柜內照明、語音防誤提示、同時還具有測量電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、頻率等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，通訊協議為MODBUS通訊協議。能夠使開關柜進一步智能化，數字化，網絡化，方便廣大用戶使用與操作。

二、技術指標

工作電源：AC85～265V/DC110～300V

     工作環境溫度：－20℃～＋70℃

工作環境濕度：≤95％RH

     溫度測量范圍：－20℃～＋80℃

     濕度測量范圍：20％-99％RH

加熱輸出口：無源輸出

降溫輸出口：無源輸出

報警輸出口：無源輸出

照明輸出口：無源輸出

強制閉鎖輸出口：無源輸出

介質強度：≥AC2000V

絕緣性能：≥100MΩ

溫度精度：≤±1℃

濕度精度：≤±2％RH

動態閃爍頻率：1次/秒

人體接近感應時間：≤3秒

RS485通訊距離：≤1200米

通訊波特率：1200bps、2400bps、4800bps、9600bps可設置

數據格式：8個數據位 1個停止位 無奇偶校驗

開關量輸入端子和LED數碼顯示關聯關系：動態配置

抗電磁干擾性能：符合IEC255－22的標準規定

電力儀表功能

1、測量 UA  UB  UC              精度為 0.2級

 2、測量 IA  IB  IC              精度為 0.2級

3、測量 PA  PB  PC  P           精度為 0.5級

4、測量 QA  QB  QC  Q           精度為 2.0級

       5、測量 cosa cosb cosc  cos     精度為 0.5級

       6、具有計量功能：  有功電能計量 、無功電能計量
