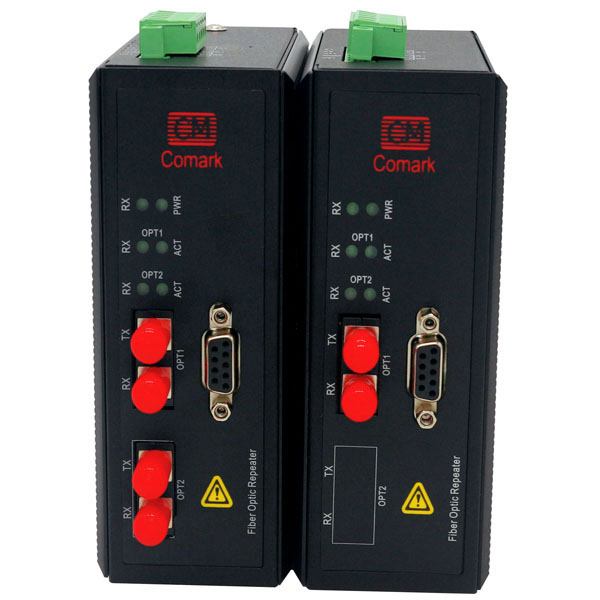

Ci-PF110/120系列產品是一款工業級PROFIBUS總線光電轉換器，支持Profibus-DP協議， 通信速率6Mbps（可選12Mpbs），單光口/雙光口鏈網支持。IP30防護等級，波浪紋鋁制加強機殼，35mm DIN導軌安裝，DC（9~30V）寬電源，具備繼電器告警輸出，雙電源冗余和隔離保護功能。 Ci-PF110支持一路光纖接口，一路總線數據接口，Ci-PF120支持兩路可級聯上下行光纖接口，一路總線數據接口。

總線數據接口
 DB9F接口形式
 總線數據接口完全兼容Profibus-DP總線電纜接口，通信速率：6Mbps（可選12Mbps）
 隔離電壓：瞬間隔離電壓5000V，持續隔離電壓1000V
 終端電阻：本機內部不帶終端電阻，請按需要決定是否外接

光纖接口
 光纖波長：多模850nm、1310nm；單模1310nm、1550nm
 傳輸光纖：多模50/125um、62.5/125um、100/140um，單模8.3/125um、9/125um、10/125um
 傳輸距離：多模2km，單模20km，更遠距離可選
 光纖接口類型：ST、SC、FC可選，標配ST光接口

電源及保護
 電源：雙電源冗余輸入，DC(9~30V)，典型DC24V，功耗小于1.5W，具有DC1000V電壓隔離以及反接保護功能，工業端子接口
 繼電器告警輸出：光纖鏈路故障告警輸出，觸點最大容量：DC48V/1A，工業端子接口

機械特性
 外形尺寸：136×106×54mm
 外殼：IP30防護等級，波浪紋鋁制加強機殼
 安裝方式：35mm DIN導軌安裝
 凈重：800g

工作環境
 工作溫度：-10℃~70℃，可選寬溫產品（-40~85℃）
 存儲溫度：-40℃~85℃
 相對濕度：≤90%（無冷凝）
