鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

浸在被測液體中的浮子受到重力W，浮力F和由恒力裝置產生的恒定拉力T的作用，當三個力的矢量和等于零時，浮子處于準平衡靜止狀態。力學平衡時的浮力是準恒定的（浮子浸入液體的體積V為恒定值）。

當液位改變時，原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。液位檢測裝置（浮子）根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動策動傳動銷轉動，進而作用于計數器來顯示液位的情況。

變送器把這種液位情況轉換成標準電信號，通過信號線輸出。這種電信號可以驅動其他控制設備。



本液位計為是我廠引進國外液位計專有技術，經國產化生產的工業容器液位計，是可以就地指示的液位計測量儀表，也可以根據客戶的要求標配變送器。具有實用性強、測量范圍大、精度高性能穩定、使用壽命長、便于維護等優點。另外，大型計數器顯示，使得讀數清晰準確；手動浮子提升機構，可隨時檢查儀表工作情況；可與多種變送器連接，組成液位檢測系統。

可以廣泛應用于石油、化工、電力、冶金、環保、食品等工業部門及附屬設施的各種變送器連接，將容器中的液位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理。



正常工作條件：

環境溫度：-20～80℃；

相對濕度：5%～100%（包括直接濕）；

環境壓力：86kPa～108 kPa；

測量范圍（m）：0～6，0～12，0～18，0～20；

測量誤差（mm）：±4.5；

靈敏度（mm）：1.5；

工作壓力（MPa）：≤1.75；

介質溫度（℃）：-40～200；

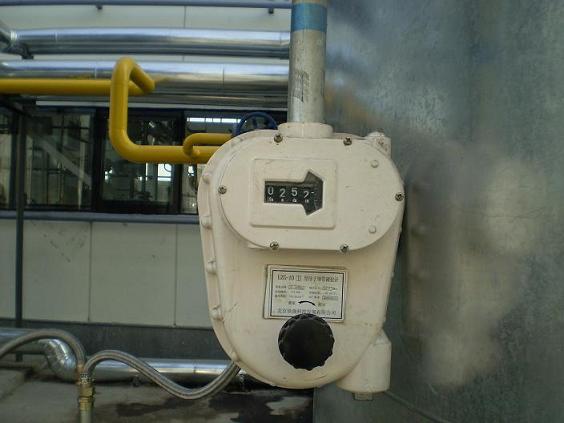

顯示方式：由三位計數器和刻度盤顯示

接觸介質材料：1Cr18Ni9Ti；









TQ-UZG
	100	標準型  圓柱型拱錐頂罐安裝				系列分類
	101	浮頂罐安裝
	103	地下罐或罐頂安裝
	104	容器與儀表液封隔離
	106	安裝現場無焊接 全部使用螺栓聯接
		空格	0～20			量程(m)
		A	0～6
		B	0～12
		C	0～18
			G	隔爆型		防爆選項
			I	本安型
				X	其他事項	其他選項
