u        在線設定參數調整方便，特別是僅用加減鍵就可以設定壓力，給廠家及用戶都帶來了極大的方便。

u        設定壓力和實際壓力為三位數碼顯示，所以提高了對1.6Mpa,2.5Mpa遠傳壓力表的顯示精度及控制精度。在高層供水及特殊場合，能給您帶來方便。

u        電源為開關電源和線性電源兩種，開關電源抗干擾能力特別強，電壓范圍寬，特別適用農村電網。

u        型號齊全，具有六臺軟起型號，漢字液晶顯示，給您特殊場合的選型帶來方便。。

u        報警齊全，具有變頻器故障，遠傳表斷線及短路故障或欠壓超時和水位報警指示。

u        密碼控制定時停機，在特殊問題的處理上能給您帶來方便。

u        可編程三段時控起停(三起三停)，分時段變壓（六段壓力值）(T選項)

u        具有小流量停機功能（即休眠功能），在節能方面有特殊要求的場合能給您帶來方便。



產品選購指南：   1．一用一補型：TW3000  124  /T  二臺軟起

                 2．一用二補型：TW3000  136  /T  三臺軟起

                 3．一用三補型：TW3000  148  /T  四臺軟起

                 4．鍋爐補水型：TW3000  123  /T  帶泄流閥輸出

                 5．一用一備型：TW      2000 /T  通用型

                   6．上下限報警型

                 7．鍋爐循環泵壓差控制型

                 8．空調冷卻塔溫差控制型

                 9．一用一備型：TW      2000 /T  通用型

                 11．特殊訂做型：TW3000  ABC /T



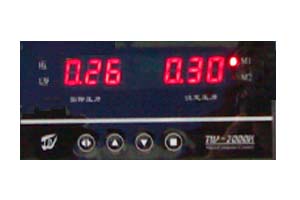

¨ 當上電后面板顯示［HHH 00］，此為開機延時正計數狀態。在沒到[HHH 10]之前按設定鍵進入編程狀態，顯示［F 00］，可以更改所有參數，在線狀態下，按編程鍵2秒后可進入編程狀態，但此時只可以查看※項參數，不可以更改。

¨ 讀取/設定參數資料依下列步驟：（見圖五）

1.正常工作時，按□鍵Hz燈亮，［DATA1］項此時顯示變頻器頻率。再按□鍵，返回原顯示。

2.欠壓報警時，按▲鍵則清除報警。

儀表接線端子圖：(TW2000)（圖2）



接線說明： 1.  公共端G與其余的公共端不允許共地。 2.  端子11-13應使用屏蔽線，不允許與其他端線或強電捆綁一起布線。 3.   端子CT1-CT2對應公共端CM2，為高阻輸入電源信號。 4.   CM1，CM2可以短接，即將2，3組可以合為一組。 5.   R1-R2端子容量：AC3A/250V 6.   如果控制22kW以上電機，要求使用中間繼電器過渡。   TW2000 端子編號 端子代碼 端子功能 端子信號去向 1 N 零線 地 2 L 220v相線 電源 3 R1 變頻泵1 出 4 R2 變頻泵2 出 5 FWD 變頻器正轉 出 6 CM1 公共端一 地 7 CM2 公共端二 地 8 Ｄ/Ａ 模擬電壓 出 9 CT1 編程輸入端 入 10 CT2 控制器停車 入 11 G 壓力表低端 地 12 IN 壓力表滑動端 入 13 +2.5V 壓力表高端 入

TW2000K參數編程表（表4）

編程項目	項目功能說明	數據范圍 出廠值		單位	備注
F 00	定時換泵時間	d0-d252	48	小時	00時不換泵。
F 01	設定壓力1	d0-d999	30	不定	給水恒壓點，鍋爐補水靜壓
F 02	設定壓力2	d0-d999	d20	不定	鍋爐補水動壓(F05設01,并CT1與CM2短接)
F 03(※)	泵工作方式	d00-d02	d01	不定	00單泵工作，01一用一備，02一用一補定量泵，R2為固定工頻泵。
F 04(※)	第一起動泵	d01-d02	d01		上電第一起動泵
F 05(※)	CT1功能選擇	d0-d02	d00		00外部停車，01雙壓控制，02手動換泵。
F 06	傳感器校零	d00-d30	d00		填入零壓時傳感器數
F 07	傳感器類型選擇	d00-d01	d00		00：遠傳壓力表，01：4—20mA
F 08	傳感器量程選擇	d0-d999	d100		可以任意設定  例：0.6Mp設0.60；1Mp設1.00
F 09(※)	電壓輸出方式	d00-d01	d00		00 – 一路PID輸出；01 – 開關式輸出。
F 10(※)	輸出電壓等級	d00-d01	d01		0滿載5V輸出；01滿載10V輸出；
F 11	欠壓加泵時間	d00-d50	d03	分	00欠壓不加泵
F 12	欠壓加泵偏差	d00-d50	d00	％比
F 13	PID調節速度	d0-d999	d15		大則調節快，小則調節慢
F 14	欠壓報警閥值	d00-d30	d00		防止壓力表和水位傳感器失效，壓力在此項值以下2分鐘產生Ｅ0報警停機。00為禁用此功能。
F 15	輸入信號濾波	d00-d10	d05		用于壓力信號震動大時加大。
F 16	變頻泵啟動頻率	d00-d45	d15	Hz	填入一定數值，可以快速啟動；降速時到達此頻率則為0。
F 17	浮動超壓值設定	d00-d30	d05		壓力達到＂設定壓＂＋＂F18＂時，快速降頻。00時無效。
F 18	設定壓力方式選擇	d00-d01	d00		00：不可以通過加,減鍵直接設定。0１：可以通過加,減鍵直接設定，便于用戶修改設定壓力。
F 19(※)	參數恢復出廠設置	d00-d01	d00		在上電進入設置后，此項設為1則參數恢復出廠設置 在運行時此項不能修改。
F 20	休眠頻率	0-50.0Hz	d00	Hz	壓力大于＂設定壓＂- 2 時，頻率小于（F20）時，這種狀態保持（F21）時間，則運轉信號斷開，當（F20=0）此功能無效。
F 21	休眠延時時間	d000-d999	120	秒	功能見F20項。
F 22	喚醒壓力	d000-d999	15		當壓力小于此值時，運轉信號閉會，重新啟動。

參數編程表二（表5）



程項目		項目功能說明	數據范圍	出廠值	單位	備注
Data1	Data2
F 23		時鐘控制方式	d00 --- d06	d00	00時，時鐘不控制。   01時，Ｆ24－Ｆ27有效，一起一停控制 02時，Ｆ24－Ｆ31有效，二起二停控制 03時，Ｆ24－Ｆ35有效，三起三停控制   04時，Ｆ24－Ｆ27有效，二段變壓控制 05時，Ｆ24－Ｆ31有效，四段變壓控制 06時，Ｆ24－Ｆ35有效，六段變壓控制 04   05   06  時，為變壓控制，開機段用第一壓力F01工作，停機段用第二壓力F02工作。
F 24		時控開機1時	d00 --- d23	d05	小時	F23 項設定為0時，則定時功能取消。 注意：1，有效時間段內開停時間設定必須從小到大，否則時鐘控制不正常。       2，鐘控成對使用。
F 25		時控開機1分	d00 --- d59	d00	分鐘
F 26		時控停機1時	d00 --- d23	d08	小時
F 27		時控停機1分	d00 --- d59	d00	分鐘
F 28		時控開機2時	d00 --- d23	d11	小時
F 29		時控開機2分	d00 --- d59	d00	分鐘
F 30		時控停機2時	d00 --- d23	d13	小時
F 31		時控停機2分	d00 --- d59	d00	分鐘
F 32		時控開機3時	d00 --- d23	d16	小時
F 33		時控開機3分	d00 --- d59	d00	分鐘
F 34		時控停機3時	d00 --- d23	d23	小時
F 35		時控停機3分	d00 --- d59	d00	分鐘
F 36		時鐘  時位	d00 --- d23		小時	時鐘校準設定 使用時注意校正
F 37		時鐘  分位	d00 --- d59		分
F 38		時鐘  秒位	d00 --- d59		秒

鍋爐動靜壓補水是較為科學的一種補水方式。

具體應用方法介紹如下：

1．F05=01

2．F02設定值為循環泵工作時的動壓。

3．F01設定值為循環泵不工作時的靜壓。

4．當控制端子CT1與公共端CM2短接時以動壓（F02），為恒壓工作點工作。當控制端子CT1與公共端CM2斷開時以靜壓（F01）為恒壓工作點工作。

5．因為鍋爐一般保壓的特性非常好，所以應適當提高控制器的響應速度。提高響應速度可以增加F13項的值。或把（F09）的值改為01，使系統的模擬輸出采用開關方式輸出。
