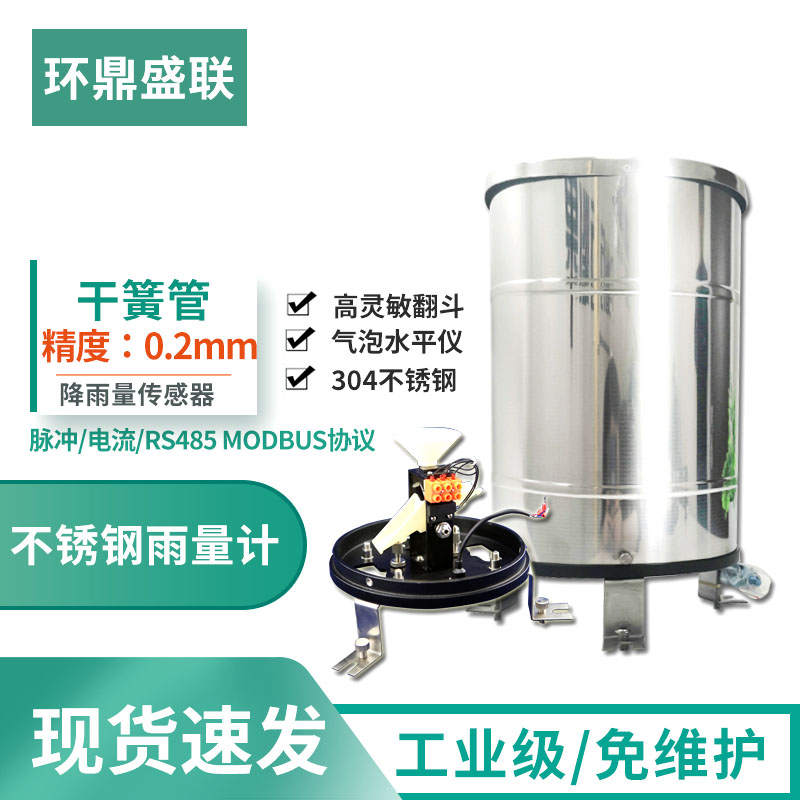

品高電子山洪預警雨量傳感器產品介紹

雨量傳感器用來測量地面降雨。適用于氣象臺（站）、水文測站、農、林業等有關部門用以測量液體降水量、降水強度，儀器感應器用二芯電纜連接，輸出機械觸點信號（干簧管）

應用領域

廣泛應用于農業、林業等領域以及山區，滑雪旅游圣地，氣象檢測站等場所。適于山區雪深測量，做到儀器無人值守，長時間自主工作。

品高電子山洪預警雨量傳感器技術參數

l .承雨口徑：φ200mm

l .測量范圍：≤8mm/min

l .分 辨 率：0.2mm

l .誤    差：±2%

l .重    量：約3.5千克

l .輸出信號：單干簧管通斷，5PLUS/MM（抗干擾電阻100歐及電容0.01微法）

l .工作環境溫度：-20～80℃

品高電子山洪預警雨量傳感器特點

Ø 體積小，安裝方便；精度高，穩定性好

Ø .線性度好，傳輸距離長，抗干擾能力

Ø .漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流

Ø .翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

Ø .儀器外殼用不銹鋼制成，不起銹，外觀質量佳

Ø .承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

Ø .底盤內部設有水平調節泡，可以輔助底角將設備調整到最佳水平度

品高電子山洪預警雨量傳感器工作原理

雨水由承水口匯集，進入上翻斗。上翻斗的作用是使降水強度近似大降水強度，然后進入計量翻斗計量，計量翻斗翻動一次為0.2mm降水量。隨之雨水由計量翻斗倒入計數翻斗。在計數翻斗的中部裝有一塊小磁鋼，磁鋼的上面裝有干簧開關，計數翻斗翻轉一次，則開關閉合一次，由開關的閉合送出一個信號。輸出信號由紅黑接線柱引出。
