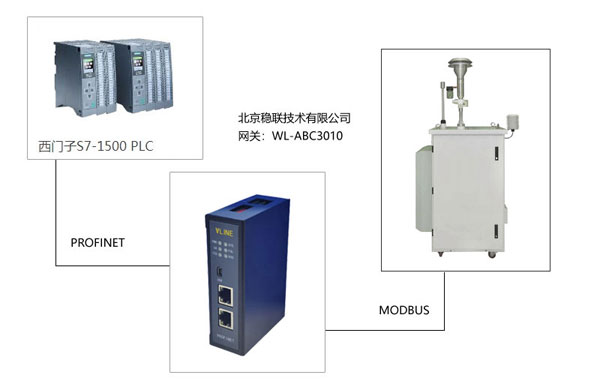

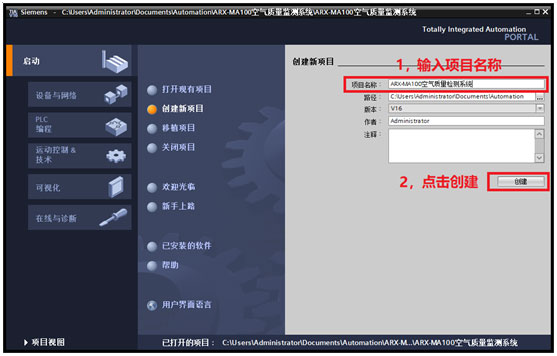

1、選擇打開西門子配置軟件，需要創建新的項目名稱，項目名稱為“微型空氣質量監測系統”；

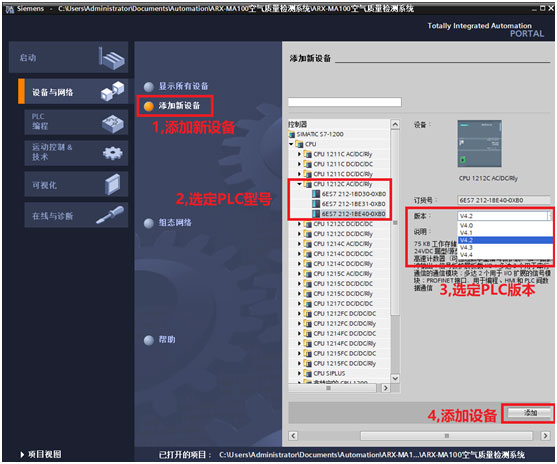

2、在博圖中點擊添加新設備，選定西門子PLC型號以及版本；

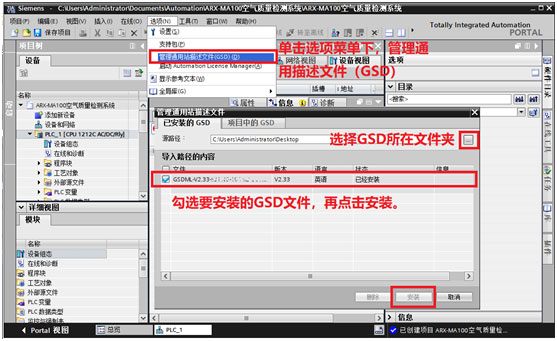

3、在博圖的菜單欄中選擇管理通用站描述文件--GSD文件；

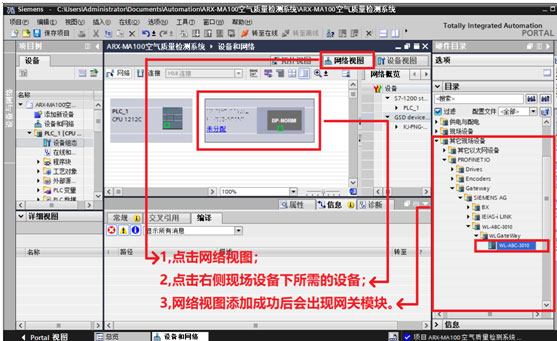

4、選擇使用相對應的產品組態設備，如下圖所示；

5、當前狀態為PLC與穩聯技術Modbus轉Profinet網關處未分配狀態；

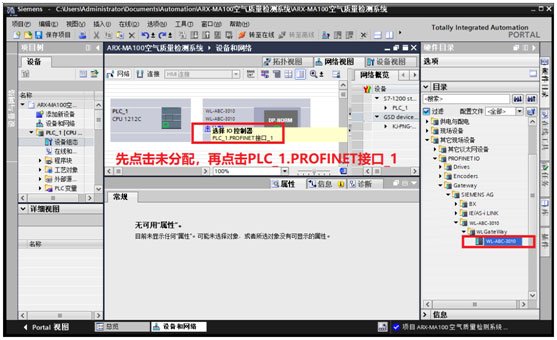

6、點擊設備，連接IO控制器PLC_1 PROFINET端口_1；

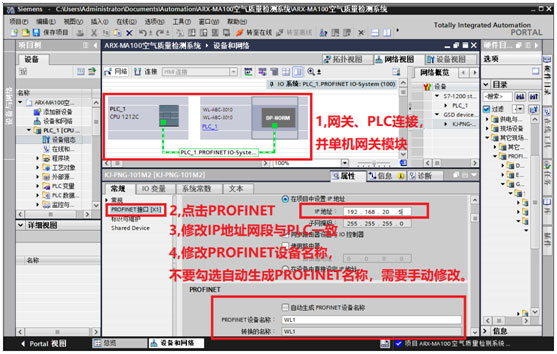

7、西門子PLC與Modbus轉Profinet網關分配后，需要將網關的IP地址和PROFINET設備名稱進行修改；

 注意：PROFINET設備名稱選項不要勾選成自動生成，重新自定義一個名稱輸入。

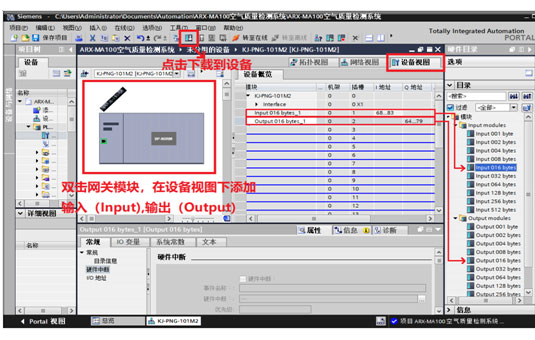

8、選擇設備組態中的 Modbus轉Profinet網關，將右側目錄菜單下的模塊Input(輸入),Output(輸出)添加到插槽中，然后下載到對應的設備；

9、打開Modbus轉Profinet網關配置軟件，如圖所示：

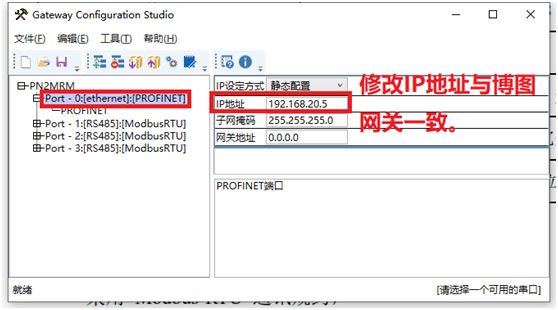

10、修改網關配置軟件，必須與博圖組態的IP一致；

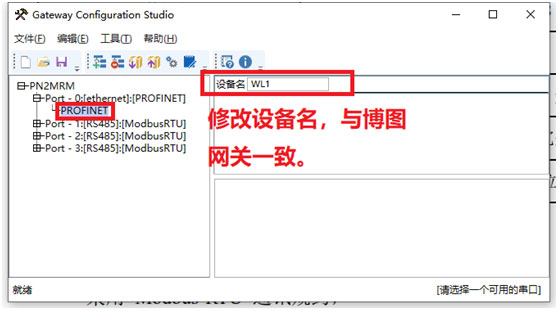

11、需要對配置軟件中PROFINET名稱進行修改，且與設備名一致；

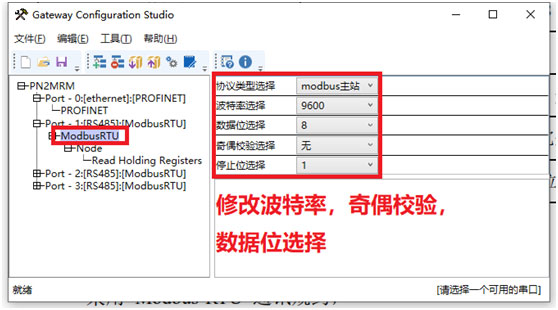

12、需要根據從站的設置參數對MODBUS參數（波特率，奇偶效驗等參數）進行修改；

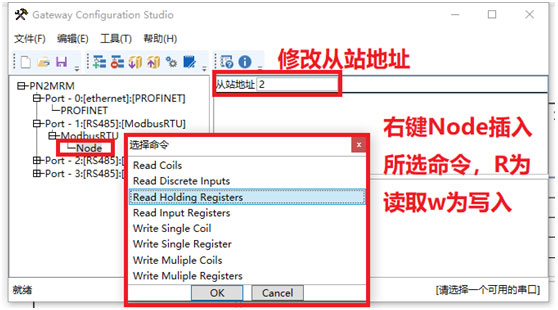

13、添加MODBUS網關配置軟件中所需的功能碼，然后點擊Node鍵入所需命令；

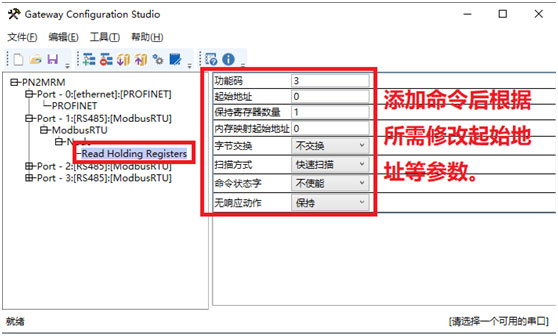

14、添加命令后，根據所需修改起始地址命令內參數；

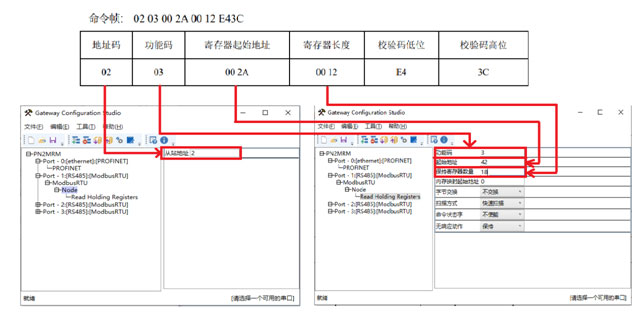

15、空氣質量監測設備軟件參數與讀取空氣質量監測設備命令幀參數一一對應；

16、根據上圖空氣質量監測設備命令參數在配置軟件里進行修改

地址碼02（十六進制）

寄存器起始地址00 2A（十六進制）即起始地址42（十進制）

寄存器長度00 12（十六進制）即保持寄存器數量18（十進制）

把修改好的數據參數通過USB連接網關并下載至成功，最后重新給網關重新上電。

最后用USB轉485測試數據的收、發，啟用博圖監控表監控收、發數據是否正確。

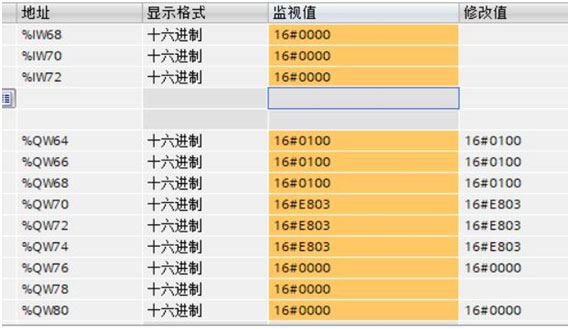

下圖為博圖監控表所監控到數據：
