施耐德韓國三和EOCR智能電動機保護器淺析

1、　基本工作原理：

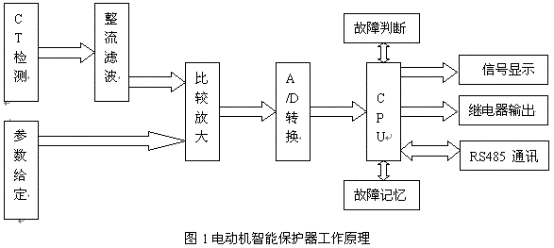

　EOCR電機保護器是一種新型電子式多功能電動機綜合保護裝置。它集過（輕）載保護、缺相、過（欠）壓、堵轉、漏電、接地及三相不平衡保護等低壓保護 于一身，具有設定精度高、節電、動作靈敏、工作可靠等優點，是傳統熱繼電器的理想替代產品。它通常是由電流傳感器、比較電路、單片機、或出口繼電器等幾個 部分組成。其基本原理及工作過程如圖1所示：

傳感器將電動機的電流變化線性地反映至保護器的采樣端口，經過整流、濾波等環節后，轉換成與電動機電流成正比的直流電壓信號、送到相應部分與給定的保護 參數進行比較處理，再經單片機回路處理，推動功率回路，使繼電器動作。當電機由于驅動部分過載導致電流增大時，從電流傳感器取得的電壓信號將增大、此電壓 值大于保護器的整定值時，過載回路工作，RC延時電路經過一定的（可調）延時，驅動出口繼電器動作，使接觸器切斷主回路。欠壓及缺相保護等功能部分，工作 原理基本相同。
2、　選用原則
（1）電機保護器按結構形式來劃分，一般分為一體式和分體式兩種。
　　前者是獨立的整體，故適合于固定柜安裝，如老式開關柜或GGD柜改造，可將保護器直接固定在安裝面板上，通過饋

出電纜穿芯即可。后者由于互感器部分與顯示部分分為兩體，可在一定范圍內任意安置，故非常適合于新型的抽屜式開關柜安裝。
　 　在工程實踐中由于普遍采用了新型的多米諾式或GCK系列低壓抽屜式開關柜，因而創造性的將顯示表頭嵌入式的安裝在開關抽屜的活動面板內，這樣既簡化 了柜內接線、又方便了系統隨時調整、設定參數和顯示、監控，同時數字化的顯示面板也增添了柜面的統一性和美觀性；使得配電室內的設備運行情況及故障狀態一 目了然，極大的方便了系統巡視和檢修維護。
（2）電機保護器按額定工作電壓及電流范圍來劃分，可分為AC380V、AC220V兩種；對應量程為1-5A、5-30A、5-60A、等若干等級，使用時按照電機的控制回路工作電壓及負載的額定電流選用相應的量程范圍即可。
　　對于110KW及以上的電機，采用在主回路裝設（口/5）電流互感器的方式，將一次電流變為小于5A的二次電流，再接入量程為1-5A的電機保護器，使大型設備也得到了有效的控制和保護。
（3）具備RS-485通訊接口的電機保護器配置時，可根據工藝以及DCS系統連鎖的實際需要合理安排。這樣電氣操作及工藝控制人員通過微機系統在線瀏覽生產負荷和包裝機的工作情況，及時調整生產進度、預防突發事故。
5　應用實例
　　EOCR-SS系列電機保護器是一款經濟型產品。該產品具備過流、缺相、堵轉功能�，F以該系列產品為例,介紹一下電機保護器在工程中的應用情況。EOCR-SS電機保護器在160KW鼓風機配電回路改造中的應用

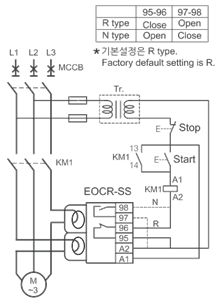

　 　如圖2所示，A1、A2端子為保護器電源端子，95端子為96、98端子公共端。由于電機電流較大，故通過300/5的CT轉換，將二次電流 通過保護器穿芯來實現。若保護器動作，則跳開主接觸器MC，同時電機保護器自保持并顯示故障狀態，直至操作人員現場按停車按鈕REST復位為止。 該型產品不具備微機通訊功能。

        •可通訊的EOCR-iFM420分體式電機保護器在30KW水泵抽屜式配電回路中的應用

　 　如圖3所示，互感器部分與本體之間通過繞相連，本體的A1、A2端子為保護器工作電源，95、96端子和97、98端子為保護接點，+、-端子為4~20mA接點，通過兩芯屏蔽雙絞線匯總到電氣控制室，實現遠程監控。若保護器動作，則跳開主接觸 器MC，同時電機保護器自保持并顯示故障狀態，直到運行人員查明故障后，按動保護器復位REST鍵，機內的出口繼電器才可以復位，為再次開車做好準備。

     另外，在工程使用過程中，針對不同的控制對象，我們利用電機保護器配合各種接觸器，不僅可以實現小功率電機的全壓起動、還配合電流互感器實現了大功率電機的星三角起動和自耦降壓起動，為生產系統的穩定運行提供了可靠的技術保障。

經驗總結：

在實際使用過程中，應注意嚴格按照電機的額定電流來選擇保護器，防止人為放大和縮小保護范圍；避免由于量程太大或太小而造成的測量誤差。由于多數低壓電機的功率小于110KW，考慮到備品備件的互換性，我們選用的多為200A以下量程的保護器，這樣既保證了保護精度，又避免了由于備件規格過多而給生產帶來的不便。

由于分體式保護器，顯示頭部與電流互感器部分分離，應特別注意按出廠編號配對使用，以保證控制精度，不容許交叉使用。
