遠程數據采集系統，采用GPRS無線傳輸方式，實現低成本的，實時在線的，全市，全國范圍的流量計和溫度計等數據采集終端管理和監測。能在1－2秒內監測到全地區任何地方的采集終端，并在上位機上顯示報警等功能，是目前反應速遞最快，成本最低的監測系統。在后期更可以增加現場遠程拍照功能。

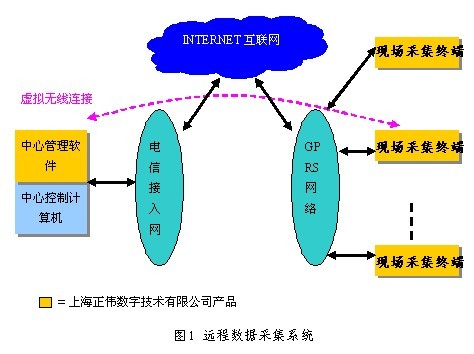

遠程數據采集系統基于GPRS網絡構建，包括2個部分：中心管理計算機、數據采集終端。
2 系統功能
遠程數據采集系統的中心軟件實現下列功能模塊：
1） 采集終端管理；
包括監控點的信息管理，如增加、編輯、刪除、打印，信息導出，信息保存、查詢等功能；
2） 各個監控點監控?cái)?shù)據處理；
包括：數據接收、報文分析、數據庫保存、數據查詢、數據編輯、曲線顯示，數據打印，數據導出等功能；
3） 監控點實時數據顯示功能；
包括：實時觀察某監控點的實時數據，并把數據繪制成實時變化的曲線，該功能直觀的讓管理人員看到，某監控點的數據變化范圍；
4） 監控點報警通知和處理；
包括：界面醒目提示，聲音提示，報警處理框彈出，報警處理記錄，報警記錄打印，報警記錄查詢，監控點聯系信息查詢；
5） 報警短信通知；
將報警信息通過短信發送到負責人手機上；
6） 無線終端設置；
對無線終端的參數進行設置，包括：地址設置、連接方式設置等；
7） 無線網絡通信模塊；
實行數據的無線傳輸和應答；
8） GIS電子地圖顯示；
電子地圖直觀顯示各個監控點的位置和其他信息，包括：地圖放大縮小，地圖移動，地圖增加監控點，地圖刪除監控點，地圖監控點查找等功能；
9） 軟件用戶管理；
包括，用戶設置，密碼登陸，密碼更改，用戶刪除等；
10） 其他功能；
界面顯示，參數保存，數據庫設置等輔助功能。
總共40多個軟件功能模塊，實現數據的采集管理，監控點的管理，報警的管理，GIS電子地圖，短信通知等完整功能。
3 系統費用
監測系統的費用包括3個部分：
1） 設備及軟件費用；現場采集終端及GPRS終端硬件設備費用及相關軟件費用；
2） 網絡費用；實現無線數據采集的相關投入；
3） 使用費用；設備使用時，傳輸采集數據時，產生的使用費用。
其中，網絡費用是本系統實現無線采集需要的相關費用，這些費用涉及下列的一項或者幾項費用：
1） 寬帶上網費用；中心計算機上互聯網的費用，可以向ISP申請服務，如中國電信、中國網通等，費用約1500/月，如果公司本身具備上網條件，該費用省略；
2） 固定IP地址費用；無線通信需要遠端和計算機連接，需要知道中心計算機的IP地址，最簡單的、可靠的方式是中心計算機申請固定IP地址。可以向ISP申請服務，如中國電信、中國網通等，費用約在上網費用之外增加500/月，如果公司本身具備固定IP地址，該費用省略；
3） 域名費用；如果不使用固定IP地址，中心可以采用域名解析的方式，這時需要申請一個域名，域名費用約100/年；有免費的域名可以使用；
4） 域名解析費用；如果中心使用域名解析的方式，需要申請域名解析服務，費用約100-200/年，如果有支持域名解析的路由器、ADSL等，該費用省略。有免費的域名解析可以使用；
5） 中心控制終端；如果不使用固定IP，也不使用域名解析，可以使用中心啟動遠端連接的方式，中心需要配置一個設備，約1000元；
在一般情況下，最簡單，最方便的方式是使用中心控制終端方式，不需要申請固定IP、不需要申請域名和域名解析，簡單可靠，而且可以隨時控制食物臺和中心連接或者斷開，在食物臺數量少的情況下，推薦使用該方式。
此外，系統在正常使用時，會產生數據通信費用。該費用在沒有任何優惠的情況下，按照數據量計算，費用相對低廉，是普通短信費用的20-30分之一。
通信費用按照數據流量計算，由移動公司收取，類似手機收費方式。
可以申請移動公司的數據套餐業務，（申請無需任何費用，無需任何條件），在上海，移動公司8－10元的包月費用提供25M數據量。
在本系統中，每個無線監控終端，每月的通信費用就將限制在10人民幣。
GPRS終端還有一個SIM卡，該卡會有一個成本費用，由移動公司收取，約10－20元，買卡時一次性收取。
如果申請數據業務，可以先使用后付費，在采集點多的情況下，可以多張SIM卡使用一個賬單統一結算，方便SIM卡費用管理。
4 開發時間
完整的軟件開發時間約2個月，前期基本功能版本約3周。
5 結構設計
產品外觀設計遵循簡單實用的原則，不做過多的裝飾。
采用不銹鋼外殼，通過金屬防護的數據線進行數據連接，在結構上不做連接。
6軟件設計
中心軟件主要完成通信、界面操作、數據庫操作等功能，采用常規設計軟件VC、Delphi等語言設計，遵循通用的軟件設計原則，采用類似Word菜單操作模式。
軟件功能模塊如圖2所示。
軟件采用Windows的事件驅動架構，標準的Windows操作界面，可以運行在所有windows版本上。
軟件使用TCP/IP標準的，最流行的網絡通信協議和食物臺的無線終端通信，認證終端，采集數據，設置命令，控制連接等。
軟件使用ACCESS數據庫存儲數據，數據庫無需安裝，無需專門的維護和管理，使用簡便可靠，數據格式標準，可以方便的在Excel、WORD、POWERPOINT等辦公軟件里面處理數據。
數據庫操作采用SQL標準數據庫查詢語言，可以方便的升級到SQL SERVER中型數據庫或者更大型的ORACLE數據庫。
7 工作流程
整個無線監測系統將實現，簡單，可靠的將分布各地的數據采集終端的數據進行統一采集和分析。系統的具體工作方式如下所述：
現場采集溫度流量等數據 通過232或485等方式送給GPRS傳輸終端
7.1：現場采集終端采集到當時的流量溫度等數據
7.2：GPRS無線傳輸終端通過232/485接收到現場的檢測數據
7.3：GPRS終端把數據發送到移動的GPRS網絡
7.4：GPRS網絡再把數據轉發到因特網
7.5：中心監控計算機接收到來自因特網上的現場數據
收集到中心的數據，可以進行以下處理：
l 數據整理、修改，修復；
l 數據合并，裁剪；將多次采集的數據合并到一個測試項目；
l 數據導出到EXCEL、TXT、Word等文件；
l 數據曲線；將數據繪出直觀的數據線，塊，進行直觀的比較、分析。
上海正偉數字技術有限公司（www.zwtech.com.cn ）專業從事GPRS,CDMA無線通信產品的研發和推廣，在無線通信領域提供了一系列成本低廉、性能完善的產品，應用在電力、儀器儀表、交通、環保、水文、安防等方面。（圖片說明請登陸本公司網站）
我們提供帶協議棧GPRS,CDMA終端，并提供協議定制，提供相關軟件，提供相關函數包，提供相關方案設計，提供相關軟件設計。
1）優良的電源處理和嵌入式軟硬件設計，保證產品抗干擾能力和通信性能，工業場合24小時不斷電連續工作永不死機；
2）可靠的TCP通信方式，未通過認證不處理數據，在底層丟棄無效數據，提高保密性，提高抗攻擊能力；
3）大數據量連續長時間傳輸不掉線，不重連。
4）支持中心遠程設置參數；
5）支持短信動態修改參數；
6）無線ISP技術遠程實時更新程序；
7）透明大部分與通信、鏈路相關的參數，采用實際案例長時間總結的最佳參數，普通用戶不用知道“心跳”，“保活” ，“重連”等概念；
8）支持“永遠在線”和“按需在線”，多種智能重連策略，多種上線觸發方式；
9）支持MODBUS協議、支持MODBUS TCP協議，支持485協議，支持字節延時和塊組延時的FLASH存儲要求；
10）并提供串口側和網絡側的協議定制，我們的目標：您不用改變?nèi)魏螙|西！
11）提供虛擬串口支持；
12）可選擇GSM或者CDMA，可選擇多家進口模塊，可選擇多種安裝外殼；
13）可提供多串口（1－4個）供用戶使用。
應用范圍
電力集中抄表
煤氣、自來水集中抄表
油田、天然氣管道監控
煤礦數據采集與監控
供熱系統實時監控與維護
燈光控制和路燈監控
水污染信息采集
水文和地質監測
自動氣象站信息采集和發布
智能交通監控
供水公司監控調度
公交、出租車輛調度
ATM、一卡通數據傳輸
環保噪聲數據采集
無人值守機房倉庫遠程監控
工業遠程控制
我們的無線系統功能完善，性能穩定，成熟可靠，在上海市政信息系統、氣象燈箱系統、災害天氣發布系統，以及浙江、廣西、江西、新疆廣告屏幕、噪聲屏幕、信息屏幕等有大量的、大規模的、長時間的，實際運行使用案例，可以給您的系統提供最好的品質保證！期望與貴公司合作！
