溫度傳感器通過RS232或RS485串口直接與正偉溫度監測專用GPRS無線傳輸數傳設備（智能型GPRS調制解調器）連接，并由其建立無線數據連接與監控中心進行雙向數據通信。溫度傳感器或者溫度記錄儀等測量?jī)x可根據系統實際監控冷藏車的需求選擇對應測量?jī)x器。
產品功能：
透明數據傳輸
支持雙頻GSM/GPRS
符合ETSI GSM Phase 2+標準
永遠在線
按流量計費
支持虛擬數據專用網
支持點對點、點對多點、中心對多點對等數據傳輸
短消息數據備用通道
支持RS-232/485接口
系統配置和維護接口
支持遠程喚醒功能
支持動態域名解析功能
自診斷與告警輸出
抗干擾設計，適合電磁環境惡劣的應用需求
設備參數：
· 采用5V,3A的外接電源，低功耗
· 天線接口為50Ω SMA（陰頭）
· SIM卡3V/5V自動檢測
· 512K DRAM，512K字節Flash
· 工作溫度：-20℃～60℃，工作濕度≤90%
終端工作過程：
在GPRS無線通訊中， 作為用戶數據傳輸目的地的數據中心計算機在INTERNET上的IP地址有2種形式，一種是使用固定IP，由于國內固定IP數量有限，所以多數使用動態域名作為數據中心計算機的IP地址。GPRS_DTU在參數配置時，需要將數據中心計算機的固定IP或者動態域名輸入到GPRS_DTU。對于動態域名，需要在GPRS_DTU內部通過域名服務器將動態域名解析成數據中心計算機的IP地址。當GPRS_DTU在進行數據通訊時時，用戶數據USER_DATA通過RS232串口傳輸?shù)紾PRS_DTU, USER_DATA與數據中心計算機IP地址經過TCP/IP協議轉換生成包含USER_DATA 的TCP/IP包，該TCP/IP包由GPRS無線模塊發射到移動GPRS網絡上。
組網方式：
按接入方式可分為三種組網方式：
1.GPRS無線接入: 數據中心采用GPRS無線數模塊進行GPRS無線數據接入, 在模塊上設置移動內網固定IP, 這種接入方式需要當?shù)氐腉PRS網絡支持APN功能。
2．INTERNET互聯網接入方式：數據中心采用INTERNET 接入，第一種是數據中心計算機采用公網固定IP；另一種是采用動態域名方式，動態域名方式需要為數據中心計算機申請一個動態域名動態域名可以從動態域名服務商（如www.dns0755.net）申請得到, 公網動態域名是免費的，局域網內動態域名需要少量付費。INTERNET接入，用戶數據經過公網傳輸，數據安全性可以通過策略和其他方式加以提高。
3．專線接入方式：從移動公司用專線直接接入，這種方式速度快，保密性強，但費用高，適合于保險，銀行金融，警務等保密性要求高的行業。
超限報警溫度記錄儀（液晶單路）
技術指標
◆ 測量范圍： -40℃～100℃
◆ 測量精度： ±0.5℃
◆ 分 辨 率： 0.1℃
◆ 記錄容量： 14800～30900組
◆ 記錄間隔： 2秒～24小時連續可調
◆ 通訊接口： RS-232或USB
◆ 軟 件： 中、英文兩種版本
功 能 及 特 點
1、本機體積小，軟件操作簡單，性能可靠，記錄時間間隔可根據需要從2秒至24小時任意設置，有延時啟動、定時啟動，定時關機、實時顯示等功能。
2、全程跟蹤顯示、記錄冷庫中溫度變化，記錄時間長（15分鐘記錄一次數據，可記錄長達5個月甚至更長的時間），數據記錄在記錄儀自帶的存儲片中，具有掉電保護功能（斷電情況下數據還是保存在記錄儀中）。
3、帶超限報警功能，設定報警溫度后，記錄儀會在任何一個冷庫超過報警上下限溫度時報警（聲光報警），提醒用戶溫度超標了。
4、整機功耗小，使用內置鋰電池供電，電池壽命可達一年以上。
5、記錄溫度數據無法修改，能在藥品、食品等方面出現問題時提供強有力的調查證據及索賠證據。
6、軟件功能強大，數據查看方便，數據圖表和列表可任意切換查看，記錄儀連接電腦可以實時查看冷庫溫度的變化情況，數據拼接功能強大，將文件保存為Access格式可將每次下載的數據添加到原來保存的文件中，以保證數據的完整性（利用這一功能可保存冷庫幾年的溫度數據）。
本系統的的應用范圍及廣，在冷藏食品的物流運送上的應用更是恰到好處。一般來說，超市冷藏肉類、奶類等食品以及麥當勞、肯德基等快餐店的冷藏食品的運送十分麻煩，因?yàn)槌泻涂觳偷攴缴率称愤\(yùn)送過程中溫度過高不達標，導致食品運送過來后出現問題，而承運方對食品最終出現的問題也難以說清，畢竟沒有運送過程中的溫度記錄，對出現的問題難辭其咎，如此導致雙方尷尬的境地。這時只要在冷藏車上裝上一個溫度傳感器，同時接一個無線傳輸模塊，即可隨時把冷藏車的溫度數據送往超市或快餐店方面以及承運方，這樣既可監督承運方低溫運送冷藏食品，又可解除超市或快餐店方的后顧之憂，也沒有了彼此之間糾纏不清的問題了。
3.3系統軟件功能說明
實時監控
對冷藏車內的食品溫度情況進行實時監控，并以人性化的界面顯示有關數據；
數據接收
數據接收方式有兩種，一種是冷藏車內的通信控制器定時向中心返回監測溫度數據（一般按1個小時返回，也可以通過用戶設置）；一種是通過中心向監測點通信控制器發送查詢指令，監測點通信控制器返回當前監測的實時溫度數據；
報警處理
當監測到車廂內溫度超出預設數值上限或低于下限時，軟件能自動識別事故類型，并及時自動向司機、網絡監控中心和綁定的手機或電話報警；，記錄的溫度數據無法修改，可為相關糾紛提供強有力的調查證據及索賠證據。
統計分析
對所選擇冷藏車的監測溫度數據進行各種分析，以曲線圖、直方圖和表格等形式進行
顯示�？蛇x擇行業、區域、時間段等條件。
數據存儲
本設備能自動監測、記錄、存儲、傳送數據，實時采集各類溫度傳感器的輸出信號，并將測量數據通過無線遠程發送至溫度監測中心，同時將數據保存在本機大容量數據存儲器中。
參數設置
1、可按照設置的時段采集一組數據，并實時發送至溫度監測中心。GPRS/CDMA 網絡是全球分布最廣的無線網絡，使用GPRS/CDMA 的優勢在于實時、無線、遠程、誤碼率極低、安裝簡便無需布線等特點。
2、可按照設置的時段采集一組數據，并保存在本機內部大容量數據存儲器中；
3、可以通過串行接口對系統各項運行參數進行設置。對每個通道的采樣數據進行物理量的換算對應，從而使終端保存或發送的數據都是符合現場測量指標的數據；
4、可通過串行接口訪問機內大容量存儲器中的數據。將終端保存數據保存到計算機數據庫中，以備分析備案；
5、可按照條件設置系統各通道的報警條件，觸發報警，并可實時將報警信號發送至監控中心。

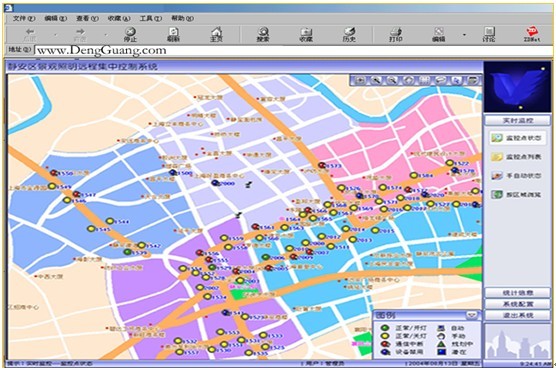

軟件模擬界面
4、GPRS無線溫度監測系統的優勢
中國移動或者中國聯通GPRS/CDMA系統可提供廣域的無線IP連接。在移動或聯通通信公司的GPRS/CDMA業務平臺上構建溫度監測采集傳輸系統，實現溫度監測采集點的無線數據傳輸具有可充分利用現有網絡，縮短建設周期，降低建設成本的優點，而且設備安裝方便、維護簡單。經過比較分析，我們選擇中國移動的GPRS/CDMA系統作為溫度監測采集傳輸系統的數據通信平臺。
GPRS/CDMA無線冷藏車溫度監測系統具備如下優勢：
1、實時性強：
GPRS/CDMA具有實時在線特性，系統無時延，無需輪巡就可以同步接收、處理多個或所有監測點的各種數據�？珊芎玫臐M足系統對數據采集和傳輸實時性的要求。
2、可對各車輛溫度測量?jī)x器設備進行遠程控制：
通過GPRS/CDMA雙向系統還可實現對溫度測量?jī)x器設備進行反向控制，如：時間校正、狀態報告、開關等控制功能，并可進行系統遠程在線升級。
3、建設成本少低：
由于采用GPRS/CDMA公網平臺，無需建設網絡，只需安裝好設備就可以，建設成本低。
4、監控范圍廣：
構建溫度監測采集傳輸系統要求數據通信覆蓋范圍廣，擴容無限制，接入地點無限制，能滿足山區、鄉鎮和跨地區的接入需求。由于冷藏車輛，分布在全省范圍內，部分地點位于偏僻地區，而且地理位置分散，選用通信覆蓋范圍廣的GPRS網絡是最佳的選擇。
5、具有良好的可擴展性:
由于目前GPRS網絡已覆蓋省內絕大部分地區，基本不存在盲區，可實現大范圍的在線監控，滿足溫度信息采集傳輸系統對覆蓋范圍的要求。
6、系統的傳輸容量大：
溫度監測中心要和每一輛冷藏車實現實時連接。由于溫度信息采集點數量眾多，系統要求能滿足突發性數據傳輸?shù)男枰�，而GPRS技術能很好地滿足傳輸突發性數據的需要。
7、數據傳送速率高：
每個溫度信息采集點每次數據傳輸量在10Kbps之內。GPRS網絡傳送速率理論上可達171.2kbit/s，目前GPRS實際數據傳輸速率在40Kbps左右，完全能滿足本系統數據傳輸速率（≥10Kbps）的需求。
8、通信費用低：
采用包月計費方式，運營成本低。據中國移動上海公司(下稱“上海移動”)公告稱，自2009年1月1日零時起調整現行的GPRS標準資費，從5元包月30MB起共有5檔套餐可選。不區分CMWAP和CMNET 可國內漫游，上海移動五檔GPRS新套餐為：5元/30MB、20元/150MB、50元/500MB、100元/2GB、200元/5GB；超過部分流量費0.01元/k字節，500元封頂
5、系統安全措施：
由于溫度監測系統的特殊性，本系統需要極高的系統安全保障和穩定性。安全保障主要是防止來自系統內外的有意和無意的破環，網絡安全防護措施包括信道加密、信源加密、登錄防護、訪問防護、接入防護、防火墻等。穩定是指系統能夠7×24小時不間斷運行，即使出現硬件和軟件故障，系統也不能中斷運行。 以GPRS為例，數據中心可通過公網使用VPN接入到移動GPRS網，采用VPN方式成本比較低，企業不用租用專線，還可以利舊使用原有的VPN設備，移動終端需要安裝具有VPN二次虛擬撥號的功能的軟件。通過VPN方式，客戶端在連接應用服務器前，要經過Radius服務器的認證整個數據傳送過程得到了加密保護，安全性比較高，可充分保障速度和網絡服務質量。另外，數據中心也可以采用APN接入方式，租用專線接入到移動公司的GGSN設備上，這種成本高，安全性高、穩定可靠。對于安全性要求非常高的系統，可考慮在專用APN接入的基礎上再加上VPN接入方式的混合接入方式，進一步提高系統的安全性。
1、VPN虛擬專網模式：企業內部網絡中配置VPN服務器，移動終端加載具有VPN二次虛擬撥號的功能的客戶端軟件。采用VPN安全技術，用戶通過接入企業內部虛擬專網的方式與Internet進行隔離，可對整個數據傳送過程進行加密保護，有效避免非法入侵。
2、用SIM卡的唯一性：對用戶SIM卡手機號碼進行鑒別授權，在網絡側對SIM卡號和APN進行綁定，劃定用戶可接入某系統的范圍,只有屬于指定行業的SIM卡手機號才能訪問專用APN，移動終端與數據中心采用中國移動分配的專門的APN進行無線網絡接入，普通手機的SIM卡號無法呼叫專門的APN。
3、對于特定用戶：可通過數據中心分配特定的用戶ID和密碼， 其他沒有數據中心分配的用戶ID和密碼的用戶將無法登錄進入系統，系統的安全性進一步增強。
4、數據加密：通過VPN對整個數據傳送過程進行加密保護。
5、網絡接入安全鑒定機制：采用防火墻軟件，設置網絡鑒權和安全防范功能，保障系統安全。
6、系統成本
一套完整系統的所有設備和軟件及建設成本列表如下。
按照20個輛冷藏車計算。
|
序號 |
項目 |
數量 |
單價（元） |
價格 |
功能 |
|
1 |
GPRS無線傳輸設備 |
1 |
5000 |
|
GPRS傳輸，每輛冷藏車一個 |
|
3 |
溫度傳感器 |
1 |
12500 |
|
監測溫度，每輛冷藏車一個 |
|
4 |
中心軟件 |
1 |
50000 |
|
中心管理、控制 |
|
6 |
計算機 |
1 |
0 |
|
自備 |
|
7 |
SIM卡 |
1 |
|
|
自備 |
|
8 |
ADSL上網 |
1 |
0 |
|
自備 |
|
9 |
固定IP地址 |
1 |
0 |
|
自備 |
|
13 |
合計 |
|
|
注：以上報價不含安裝和稅收費用。
7、售后服務與技術支持：
本系統中由上海正偉數字技術有限公司提供的產品，由上海正偉數字技術有限公司實行三月包換，一年免費維修的服務。
其他產品由產品供應商進行服務承諾，至少保證一個月包換，三個月免費維修。
信息終端的SIM卡費用由移動公司收取，如同手機使用一樣，用戶需要自行控制使用費用
運行維護不是本方案的責任事項，我公司提供產品保修，如果需要日常維護，費用另行協商
8、結論：
采用有線方式，租用靜態IP目前費用比較高約800~1500元/月。采用GPRS無線方式，系統流量費用目前有包月制和按數據量?jī)煞N收費方式，GPRS按流量計算0.01元K，而包月制5元/月有50M流量，可滿足有關企業目前溫度數據采集系統的實際數據量，估計日后其費用會逐步降低。對于溫度監測用戶來說，由于通信費用較低，享受到了實惠。另外，由于接入設備可以移動，當公司搬遷時設備可隨之遷移并可繼續使用，可以保護用戶原有投資，適合于溫度信息采集工作的特點。
采用GPRS構建冷藏車溫度數據采集系統，不僅能很好地滿足溫度信息采集監測的需求，而且，做為網絡運營商的移動通信公司也將因此獲得業務穩定的集團用戶，隨著用戶數量的增加，移動通信公司的營收也隨之增加，調動了運營商的積極性，符合網絡建設和網絡應用同步發展的要求。
