二、 丹佛斯中心卷繞卡的功能：
丹佛斯中心卷繞卡上的接口端子如右圖所示：
   X55為編碼器2輸入接口，缺省用于連接本機編碼器；
   X56為編碼器1輸入接口，缺省用于連接線速度檢測編碼器；
   X57為10端口數字量控制信號輸入；
   X58為24VDC電源；
   X59為8端口數字量控制信號輸出。

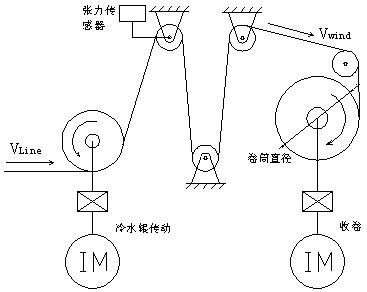

丹佛斯中心卷繞卡的最關鍵的功能是卷徑計算。一般卷徑有3中檢測方式，一為傳感器直接測量，由于需要現場安裝傳感器，成本會提高，而且故障率增加，所以實際一般較少采用；其二為厚度積分法，優點是控制簡單，但是缺乏靈活性，當產品品種變化時需要調整參數；第三種方式為線速度計算法，根據公式  ，由于D線速度檢測是固定不變的，所以通過檢測線速度檢測輪的轉速和卷筒的轉速就能算出卷筒的當前直徑。這種辦法計算精度較高，而且由于線速度檢測和卷筒轉速檢測本來就是系統中已有的，所以在實際現場中采用得最多。

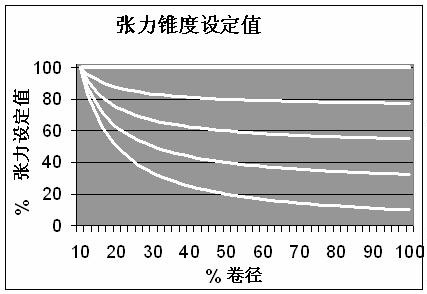

有了卷筒直徑，就能根據張力和錐度設定給出張力錐度的設定值。丹佛斯中心卷繞卡的張力錐度設定值變化曲線如圖四，當張力錐度設為0時，表示恒張力，張力設定值與卷徑無關；當張力錐度設為100%時，表示恒轉矩，卷徑每增加一倍張力就減小一半。

三、 丹佛斯中心卷繞卡的參數設置及調試：
首先進行開環調試：
1. 設置參數1924，“線速度標定系數”
先不上織物或線材，卷筒處于空筒狀態；然后開機；將線速度開到最大；這時候一邊調節參數1924，一邊觀察變頻器操作面板LCP上線速度檢出值的讀書，直到此讀數等于100000為止；如果線速度檢出值讀數為負值，說明主編碼器方向是反的，則要互換主編碼器的A、B相接線。
2. 設置參數1925，“速度匹配”
先檢查參數1905“最小卷徑”設置是否正確，參數1905的設定值應該等于 ，然后將卷徑復位到最小卷徑，并將PID調節器關閉（將增益和積分設為0），接著開機，線速度開到最大值；這時卷繞速度完全由線速度前饋決定，然后一邊調整參數1925，一邊觀測卷繞的輸出線速度，直到卷繞的輸出線速度與前段線速度的實際值相同。
3. 設置參數1926，“卷繞轉速標定系數”
在第二步的基礎上繼續，因?yàn)檫@時卷筒正好運行于最高轉速。一邊調整參數1926，一邊觀察卷繞轉速檢出值的讀數，直到卷繞轉速檢出值的讀數等于100000。
然后進行閉環調試：
將織物或線材按正常生產方式裝到設備上，將線速度設為0，然后開機；這時PID調節器應該開始工作，觀察PID調節器的輸出方向，如果實際張力小于設定值，卷筒應該增速（注意放卷時的狀況正好與此相反），反之卷筒減速，說明PID調節器的方向正確；如果不是這樣則，則將PID輸出設為反向；接著設置PID調節參數，使卷筒轉速穩定；再慢慢提高線速度，一邊提速一邊優化PID調節參數，直到整機開到全速，系統也能穩定運行。

四、 運行效果：
    由于事先準備工作充分，加上丹佛斯提供的調試工具—MCT10軟件操作簡便，功能強大，在用戶現場調試一次就成功，系統開機至今未遇任何故障。
