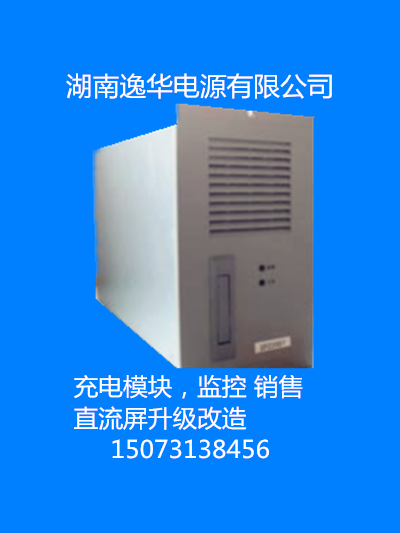

1. SP0722-2概述

當前我國電力系統使用的操作機構都為微電機儲能操作機構，具有操作電流小，儲能時間短特點，而小型變電所及開閉所的廣泛使用，使其所使用的直流電源系統的功率變的很小，而配備常規直流電源系統，造價太高，針對這種情況，我公司特設計SP系列小型電力電源模塊（組成直流電源系統）。

2. SP0722-2主要技術指標

??交流輸入

交流輸入額定電壓：380V，50HZ。

電壓變化范圍：320V-436V。

頻率變化范圍：50HZ±10%。

??直流輸出

輸出額定值： 7A/230V（SP0722）

             10A/115V（SP1011）

電壓調節范圍：180V-270V（SP0722）

              90V-135V（SP0722）

輸出限流范圍：20%-110%×額定電流

穩壓精度：≤0.5%

穩流精度：≤0.5%

紋波系數：≤0.1%

轉換效率：≥93%（滿負荷輸出）

動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%

可聞噪聲：≤65db

工作環境溫度：-5℃ —— 45℃

??絕緣

絕緣電阻：直流部分、交流部分與地之間相互施加500V/50HZ的交流電壓，             絕緣電阻>2MΩ。

絕緣強度：交流部分、直流部分和機殼間施加50HZ的2KV 的交流電壓，一分鐘無擊穿，無閃絡。

??模塊四遙功能：

遙控：均浮充。

遙調：輸出電壓、輸出限流均連續可調。

遙信：工作狀態。

??結構外型：

模塊尺寸：125（寬）×220（高）×310（深）

模塊重量：6.2KG
