產品簡介

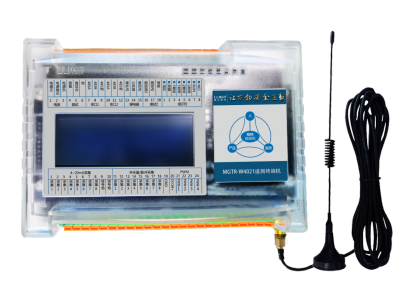

MGTR-W4020_4021遙測終端，集成無線通信模塊（GPRS）。內部集成多路模擬量和開關量采集。它技術先進，穩定可靠，體積小巧，安裝方便，非常適合對水資源進行監控和數據采集，更適用于水文、水利、農業等各種野外環境、無電源區域以及環境惡劣區域的數據采集。

2.產品功能

2.1產品功能

v 采集功能：采集壓力、溫度等變送器的標準信號；采集流量計、脈沖表的流量數據；采集水泵或閥門的運行狀態、設備供電狀態和箱門開關狀態。采集蓄電池電壓。

v 控制功能：結合我公司研發的配套軟件可遠程控制水泵、閥門等控制設備。

v 顯示功能：2排8漢字液晶顯示（MGTR-W4021）。

v 遠程管理功能：支持通過 GPRS 傳輸設備進行遠程參數設置、程序升級。

v 報警功能：監測數據越限，立即上報告警信息。

v 應用協議：支持水資源和水文兩種應用協議。

v 存儲功能：本機循環存儲監測數據，掉電不丟失。

v 自動更新功能：自動更新補丁，打補丁功能，確保產品穩定運行。

v 外接設備對時功能：支持對外接設備進行對時功能（格式符合SL651-2014協議）。

2.2 硬件接口功能

v 寬電壓電源輸入功能：能滿足10~30V直流電壓輸入，更加適應現場環境。同時抗雷擊、抗變頻干擾、內部大電流保護等，設計更加穩定可靠。

v 提供多種模擬量信號采集功能：出廠默認采集1～采集7，7路4～20mA；采集8，1路0～15V（精度為0.25），其他信號如0~20mA，1~5V需提前說明。

v 提供多種開關量信號采集功能：常見開關型節點型設計，以及其他形式脈沖信號量采集（脈沖計數精度十萬分之一）。

v 同時可以提供4路PWM輸出接口：保證現場對至少2類泵、閥、變頻柜等設備的控制。

v 提供RS485接口：支持市場上幾乎全部類型的儀表協議。

v 提供GPRS通訊模塊：能獨立進行遠程數據傳輸。

v 支持液晶顯示，MGTR-W4021支持此功能。

2.3 軟件程序功能

v 兩種采集方式：連續實時采集、定時可選采集，以應對多種要求。

v 支持國家標準的水資源應用規約以及水文應用規約，同時還支持通用型采集傳輸控制功能。

v 支持自動采集存儲當前儀表數據并顯示（水資源應用協議模式下）。

v 支持自動上報數據功能，可設置上報間隔時間，以及存儲時間間隔，上報方式為：GPRS方式，短信需要特殊提出。

v 支持多種通訊協議，IP協議，用戶搭配更加靈活。

v 能夠采集多種報警狀態，并通過液晶顯示（MGTR-W4021）。

v 能夠輪詢采集顯示多種儀表（顯示：MGTR-W4021）。

3 產品特點

v 采用行業最新32位ARM處理芯片，運行速度和處理能力比51系列更加強大。

v 專門為水資源無線遠程數據傳輸應用開發的一款基于移動GPRS網絡通信終端、主要應用于水利、水文、水資源、氣象、環保等領域。

v 支持靜態固定IP和域名解析，支持動態域名，可以對任何地點的任何一臺接入公共互聯網的具有固定IP或者動態域名的計算機傳輸數據。

v 高精度采集功能，采集模擬量精度0.25；脈沖計數精度十萬分之一。

v 大數據量存儲功能，滿足現場變量的存儲要求。

v 內嵌TCP/IP協議棧，通過移動GPRS網進入公共互聯網，終端無需主機即可通信，更加方便地集成到系統中。

v 配有軟硬件看門狗，不死機，掉電自動恢復。
