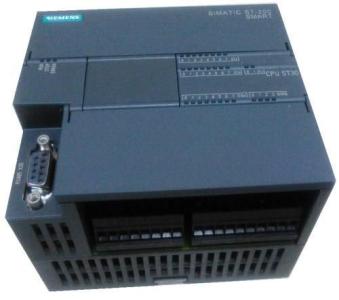

CPU SR20技術規范 型號 CPU SR20 AC/DC/RLY 訂貨號: 6ES7 288-1SR20-0AA0 常規 尺寸 W x H x D（mm） 90 x 100 x 81 重量 367.3 g 功耗 14 W 可用電流（EM 總線） 最大 740 mA（5 V DC） 可用電流（24 V DC） 最大 300 mA（傳感器電源） 數字輸入電流消耗（24 V DC） 所用的每點輸入 4 mA CPUSR20西門子plc產品特征 用戶儲存器 12 KB 程序存儲器/8 KB 數據存儲器/10 KB 保持性存儲器 板載數字 I/O 12 點輸入/8 點輸出 過程映像大小 256 位輸入（I）/ 256 位輸出（Q） 位存儲器（M） 256 位 臨時（局部）存儲 主程序中 64 字節，每個子程序和中斷程序中 64 字節 CPUSR20的I/O 模塊擴展 最多4個擴展模塊 信號板擴展 最多 1 個信號板 高速計數器 共 4 個 單相：4 個 60 kHz 正交相位： 2 個 40 kHz 脈沖輸出 不支持 脈沖捕捉輸入 12 循環中斷 共 2 個，分辨率為 1 ms 沿中斷 4 個上升沿和 4 個下降沿（使用可選信號板時，各 6 個） 存儲卡 Micro SD 卡（可選） 實時時鐘精度 +/- 120 秒/月 實時時鐘保持時間 通常為 7 天，25 ˚C 時最少為 6 天（免維護超級電容） 西門子plc的性能 布爾運算 0.15 μs/指令 移動字 1.2 μs/指令 實數數學運算 3.6 μs/指令 S7-200 SMART 支持的用戶程序元素 POUs 類型/數量 • 主程序：1 個 • 子程序：128 個（0 到 127） • 中斷程序：128 個（0 到 127） 嵌套深度 • 來自主程序：8 個子程序級別 • 來自中斷程序：4 個子程序級別 6ES7 288-1SR20-0AA0西門子plc累加器 4 個 定時器 類型/數量 • 非保持性（TON，TOF）：192 個 • 保持性：64 個 計數器 256 個 CPUSR20西門子plc的通信功能： 端口數 1 個以太網口/1 個串口（RS485）/1 個附加串口（可選 RS232/485 信號板） HMI 設備 每個端口 4 個 編程設備（PG） 以太網：1 個 連接數 以太網： • 4 個用于 HMI西門子觸摸屏 • 1 個用于編程設備 串口（RS485）： • 4 個用于 HMI 電纜類型 以太網：CAT5e 屏蔽電纜 RS485：PROFIBUS 網絡電纜 6ES7 288-1SR20-0AA0西門子plc的電源 電壓范圍 85 ~ 264 V AC 電源頻率 47 ~ 63 Hz 浪涌電流（最大） 264 V AC 時 9.3 A 隔離（輸入電源與邏輯側） 1500 V AC 漏地電流，AC 線路對功能地 最大 0. 5 mA 保持時間（掉電） 120 V AC 時 30 ms 240 V AC 時 200 ms 內部保險絲（用戶不可更換） 3 A，250 V，慢速熔斷 傳感器電源 電壓范圍 20.4 ~ 28.8 V DC 額定輸出電流（最大） 300 mA（短路保護） 最大波紋噪聲（＜10 MHz） ＜1 V 峰峰值 隔離（CPU 邏輯側與傳感器電源） 未隔離 數字輸入 輸入點數 12 類型 漏型/源型（IEC 1 類漏型） 額定電壓 4 mA 時 24 V DC，額定值 允許的連續電壓 最大 30 V DC 浪涌電壓 35 V DC，持續 0.5 s 邏輯 1 信號（最小） 2.5 mA 時 15 V DC 邏輯 0 信號（最大） 1 mA 時 5 V DC 隔離（現場側與邏輯側） 500 V AC，持續 1 min 隔離組 1 濾波時間 每個通道可單獨選擇（包括信號板的數字輸入）： 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms HSC 時鐘輸入頻率（最大） （邏輯 1 電平 = 15 ~ 26 V DC） 單相：4 個 60 kHz 正交相位：2 個 40 kHz 同時接通的輸入數 12 電纜長度 屏蔽：500m（正常輸入），50m（HSC 輸入）；非屏蔽：300m（正常輸入） 數字輸出 輸出點數 8 類型 繼電器，干觸點 電壓范圍 5 ~ 30 V DC 或 5 ~ 250 V AC 最大電流時的邏輯 1 信號 －
|
