變頻電機綜合試驗系統是我公司針對變頻變壓調速電動機制造廠家以及修理廠家而開發的成套試驗設備。試驗系統由變頻電源、動力開關屏柜、信號傳感裝置與功率測量設備、自動化試驗軟件和控制操作臺及變頻電機試驗軟件系統、數據庫系統等部分組成。型式試驗中的負載設備可依據用戶要求選用同型號交流變頻電機、交流電力測功機等多種設備，滿足不同電機的型式試驗需要。

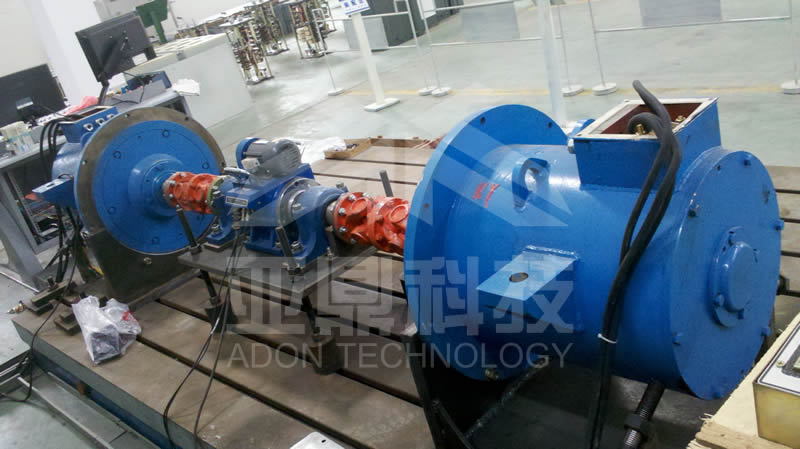

可用回饋法進行電機負載試驗，節能、環保，為用戶降低了試驗成本。被試電機負載試驗、溫升試驗由兩臺變頻電源分別驅動被試電機和陪試電機。被試電機和陪試電機通過連軸器連接，陪試電機作為被試電機的負載運行。在兩臺電機不聯軸的情況下，由單臺變頻電源供電，可完成空載、超速、堵轉等試驗。

電源的并聯和擴容功能：試驗系統使用的兩臺變頻電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加變頻電源的容量（并聯新的變頻電源）便可完成系統擴容升級。

采用微機測量，測量柜配置電壓、電流、溫度等高精度傳感器，中間環節采用信號調理模塊進行閉環或開環控制，使用國際知名品牌的高精度功率分析儀測量各電參數，由計算機完成信號采集和計算任務。手動操作和自動操作方式并存。采用西門子PLC進行聯鎖控制，聯鎖程序可根據用戶的要求自由編輯、修改，控制系統性能穩定、系統可擴展性好。

試驗數據處理。試驗結果自動保存在本機工控機內，并為客戶系統服務器提供數據接口。設計有試驗報告自動生成功能并提供輸出打印功能。試驗系統可聯機集成電機出廠試驗和型式試驗所有的試驗項目；可根據用戶要求繪制特殊參數曲線。
