系統的原理、組成

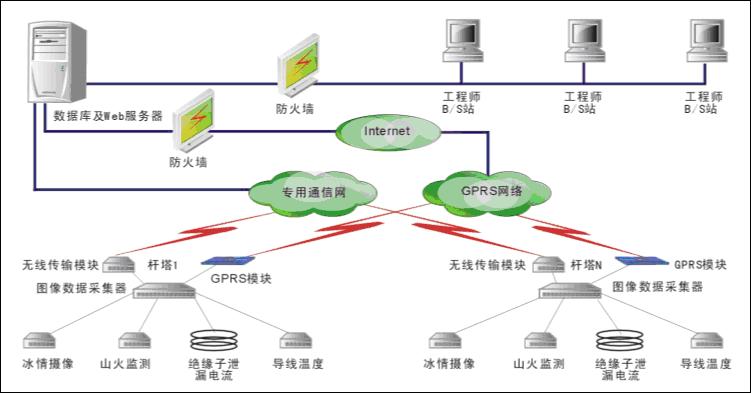

系統由三部分組成，分別是遠程數據圖像采集器（下位機），圖像監控服務器和圖像監控客戶端。

遠程數據圖像采集器是一臺高性能的嵌入式計算機，它部署在圖像監控的現場，它從CCD攝像機采集模擬視頻信號，然后把圖像數據進行編碼和壓縮成為數字視頻數據；通過485數據采集擴展版，將高壓傳輸線路的導線泄漏電流、絕緣子污穢、雷電電流、導線溫度、環境溫濕度、線路走廊山火（環境CO2含量）、現場風速雨量等現場數據實時采集并本地緩存。最后利用EDGE無線傳輸模塊將圖片及現場數據以IP包的方式發送到圖像數據監控服務器。圖像數據監控服務器和圖像數據監控客戶端分別是裝有遠程圖像監控服務端軟件和客戶端軟件的PC機，它們都連接在互連網絡上，由于遠程數據圖像采集器沒有固定的IP地址，所以客戶端主動去瀏覽監控圖像和設置監控參數都是通過服務器來中轉的。

調度監控中心通過圖像數據監控客戶端實時瀏覽觀測各監控點的現場情況，系統軟件通過對從現場發送來的圖片、數據分析比對實現異�，F(xiàn)象預警，調度監控中心工作人員一旦得到系統預警信息，即作出相應的應急處理，以確保高壓輸電線路的安全運行。

系統性能參數

1.      圖片特性

拍攝圖片的分辨率：最大720×624，可根據需要設定圖片的分辨率；運用相機拍攝時可根據數碼相機分辨率動態可調

照片文件格式：JPEG

2.      嵌入式系統主控板（遠程圖像數據采集終端）

中央處理器：ARM9內核，主頻400MHz。

外部存儲器：SDRAM 64M字節、Nor Flash 2M字節、Nand Flash 64M字節。

串行通信口：1路RS232、2路RS485。

USB通信口：1個USB1.1 Host、1個USB1.1 Device接口。

視頻接口：1路A/V視頻輸入接口。

電源輸出接口：4路可控DC12V電源輸出接口。

溫度監測接口：2路溫度傳感器監測輸入接口。
