一、適用范圍本系列斷路器電氣附件是我公司專為(DZ47)-63、(DZ47)-100系列斷路器配套設計的輔助功能元件，在電氣等線路或家居、建筑中，可以根據需要選擇不同的電氣附件與(DZ47)-63、(DZ47)-100系列斷路器配合，以實現斷路器線路的欠壓、過壓、過欠壓保護等功能。      二、附件的名稱、用途及符合標準
(DZ47)-63、(DZ47)-100系列斷路器附件的名稱、用途及符合標準見表1。
表1

附件名稱
 代 號
 用       途
 符合標準
欠壓脫扣器
 MN
 當電源電壓下降在（0.35～0.75）Ue之間時，使斷路器脫扣，實現線路的欠電壓保護。
 IEC60947-2：1999、GB14048.2-2001

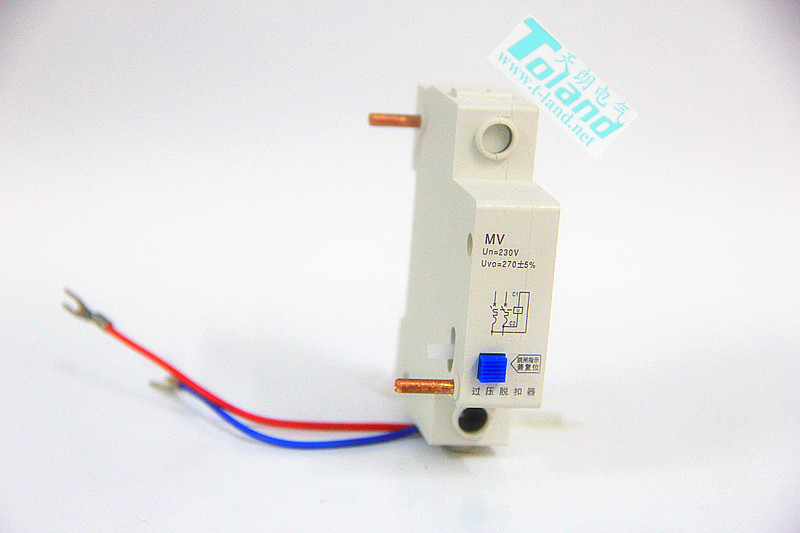

過壓脫扣器
 MV
 當電源電壓上升到275±5%時，使斷路器脫扣，實現線路的過電壓保護。
 IEC60947-2：1999、GB14048.2-2001
過、欠壓脫扣器
 MN MV
 當220V額定電源電壓上升到275±5%或下降在170±7V時，使斷路器脫扣，實現線路保護。
 IEC60947-2：1999、GB14048.2-2001
三、主要技術參數過壓、欠壓、過欠壓脫扣器，欠壓保護器技術參數（見表2）　　　　　　　　　　　　　　　　　　　　　　　
附件名稱
 額定工作電壓Ue
 動作電壓
 接線圖
  過壓脫扣器
 AC：Un=230V（過壓）
 275 V±5%
  欠壓脫扣器
 AC： 230V、 380V（欠壓）
 （0.35～0.75）Ue
  過、欠壓脫扣器
 AC：Un=230V（過、欠壓）
  過壓：275±5%V 欠壓：170±7V
安裝方式所有電氣附件都加掛在斷路器的側面
注：在斷路器左側拼接的附件可以多個，在斷路器右側拼接的附件只能1個件與安裝條件環境溫度：-5℃～ 40℃；海拔高度：不超過2000m；環境條件：應無會引起**危險的介質，也無會腐蝕和破壞絕緣的有害氣體和導電塵埃；安裝條件：采用35mm標準卡軌安裝。
