節能儲存財富

能源，越來越引起人們的重視。能源消耗的高成本使人們想到了節能，隨著節能回報利潤的不斷攀升，產生了能源商機，市場上涌現了諸如能源儲備、能源投資以及“能源銀行”等金融產品。

節能減排在現今階段各國政府均大力倡導，2008年我國頒布的《節約能源法》中明確規定要加大節能產業的發展，并能予以財政支持。

空壓機目前存在的主要問題

原系統由于電機不允許頻繁啟動，導致在用氣量少的時候電機仍然要空載運行，浪費電能。經常卸載和加載導致整個氣網壓力經常變化，不能保持恒定的工作壓力。

1.產品應用

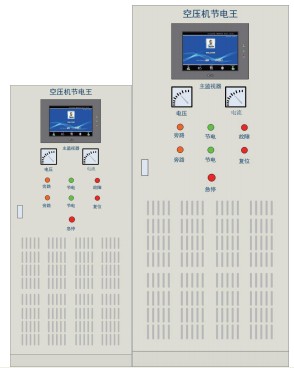

   空壓機節電王廣泛應用于礦山、冶金、電力、紡織、石化、造紙、塑膠、煙草、鑄造、食品、電子等各種行業的空壓機節電改造。

   適用范圍：螺桿式、滑片式、活塞式空壓機



2.技術原理



  空壓機節電王是一種空壓機的高效智能節電驅動系統，內置超強的專家智能控制算法，其運行過程是根據當前的運行狀況參數自學習，找到功耗最小的最佳控制方式，并將運行數據上傳到網絡與服務器或者任何普通PC機（工控機）完成數據的分析、節能量統計、報表和打印的能力！

  具體節電原理如下：



  從空壓機的根本能耗分析，搭建了空壓機節電王的動態優化控制模型，設計了能實時采集系統氣壓、功率、轉速、加卸載時間等參數的主控制器；通過主控制器實時計算，通過動態排序，尋找空壓機功耗最小的工作狀態，將此最優工作狀態傳遞給驅動器，

驅動空壓機在最優工作狀態下運行，從而達到節約能耗的目的。



   具體來說就是：



     （1）加載時以最低功耗-最佳轉速運行，提高效率；

     （2）卸載時盡量降低空載損耗。



     空壓機節電王可與監控系統組網運行（此時內置云終端算法），也可以單獨運行。

3.技術參數



柜體和額定參數

	J0柜體				J1柜體			J2柜體
外形尺寸 (高寬厚)米	1.3×0.55×0.6				1.6×0.6×0.6			1.9×0.8×0.6
功率 (kW)	22	30	37	45	55	75	93	110	132	160	185
額定電流 （A）	48	65	80	96	128	165	195	224	270	302	340
線徑 （mm2）	16	25	25	35	35	50	70	95	120	185	185



	J3柜體
外形尺寸 (高寬厚)米	1.9×1.7×0.6
功率 (kW)	200	220	250	280	315	355	400
額定電流 （A）	380	450	470	530	605	680	760
線徑 （mm2）	240	240	300	300	300	400	400



環境參數



防護等級	IP21
工作溫度	-15℃~45℃
使用海拔	1500米以下
儲存溫度	-25℃~55℃
振動強度	1g
環境濕度	20%~90%





4.技術優勢



  采用空壓機節電王改造后：

  兩不：不改變空壓機原有的任何運行參數（加載壓力、卸載壓力、加載方式、卸載方式）；

        不用增加任何操作(空壓機節電王屬被動運行，由空壓機的加卸載信號自動啟動或

                           停機，安裝調試完成后不需要任何的操作)；

  三降：降低空壓機能耗（平均節電率30% ）；

        降低空壓機的油溫（油溫可降低20~30度） ；

        降低空壓機的維護成本（換油費用，磨損費用，接觸器、電機等的磨損等）；

  一保：具有自動旁路和手動旁路，萬一發生故障則自動恢復空壓機的原有工況，保證使用安全。



5.核心專利



     201020626064.x   一種空壓機控制裝置      實用新型

     201010560101.6一種空壓機控制裝置及方法  發明專利



         獲得國家科技部創新基金立項



6、節能改造流程

技改步驟示意圖

1.原理介紹

    時代科儀空壓機監控及節能系統是集空壓機系統能源監測與節能智能控制為一體的綜合性信息化解決方案，其內置強大智能云計算系統和云終端控制系統，不但能夠監視系統的運行狀態、還能根據當前運行狀態自動均衡各單個空壓機的負荷并選擇最合適的專家智能控制算法，實現最佳的節能效果。

2 主要功能

        (1) 實現空壓機站集中監控和自動群控，監控的內容包括：A、開關機情況；B、加卸載情況；C、運行氣壓及動態變化曲線；D、不同時段的用氣量累計 E、功率因數；F、耗電量（日耗電量、月耗電量、年耗電量、單班耗電量、峰谷平分項耗電量）； G、電腦遙控開關機。H、設備電壓、電流、視在功率、有功功率、相序等；I、售后維保記錄。

        （2）節電策略的最佳選擇

內置超強的專家智能控制算法和應用數據庫，自動選擇最優的運行方式實現最佳的節電效果。

（3）節電量的統計及能效分析

系統改造前后的耗能對比及節電量統計，并進行能效評估。

（4）數據的遠程傳輸、控制與打印功能

本系統支持本地和遠程兩種訪問及控制方式，可在任意角落對系統實現信息和數字化控制，足不出戶了解設備的所有運行工況或更改設備的運行狀態。監控的內容亦可以傳輸?shù)狡髽I(yè)級能源監控中心和城市級能源監控中心。
