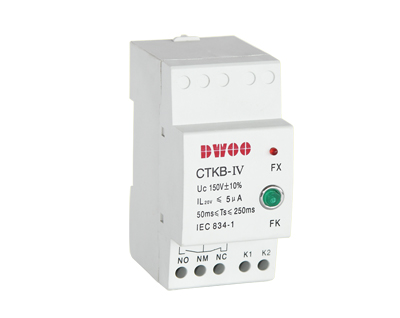

CTKB-Ⅳ型電流互感器二次過電壓保護器主要為單個繞組設計。是采用新型特種ZnO壓敏電阻作為基本限壓元件，配之以合理的內部控制電路來進行CT二次繞組過電壓保護及故障顯示。保護器工作時并接于二次繞組兩端通過其接點K1、K2(圖3)并聯接在電流互感器二次側上，其內部包括電壓測量報警電路  和限壓保護電路兩個部分。當CT二次側電壓峰值不超過150V時，流入保護器的漏電流不超過0.1mA，它遠遠小于CT二次側滿度電流5A，因而在正常工作狀態下，不影響CT的工作。但當二次繞組開路或一次回路流過異常電流時，在CT 二次側產生的過電壓遠遠高于其正常運行電壓，此時保護器K1，K2接點內部容量為6A的保護繼電器將“K1”、“K2”兩端點短路，從而實施保護(允許短路電流6A)，同時LED指示燈亮，遙訊繼電器接點NO點與NM點接通，配合其他電路可向外傳遞故障信息，迅速動作限壓，延時短路。當故障解除后，按壓“復位”按鈕，本保護器將解除保護。如果在系統斷電的情況下進行排除故障，在故障解除后，保護器將自動復位。
    從上面的原理說明可以看出，CTKB-IV與以往的電流互感器保護器相比，它有以下特點和優點：

(1)無需工作電源，工作穩定可靠
(2)不是一次性器件，可以反復多次使用。
(3)保護電平低。
CTKB-IV/150的保護電平為150V，也可根據用戶要求定做不同保護電平的電流互感器保護器。

鑒于用戶在使用過程中的具體實際需要，我公司生產的CTKB系列電流互感器二次過電壓保護器分為三種類型：

A、CTKB-I型   B、CTKB-IV型   C、CTKB-Z型。
