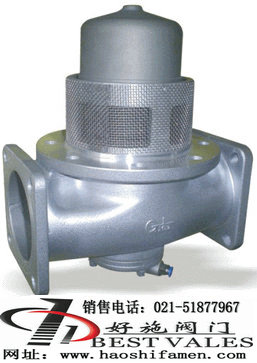

型 號：C804L

口 徑：DN10-500

壓 力：1.6MPa

材 質：鑄鋼、不銹鋼、合金鋼等

上海好施閥門廠成立于1982年，位于上海嘉定區工業園區北區958弄，于2005年改制為上海好施閥門有限公司。是國家一級生產企業單位，有近30年的生產、銷售和自主研發經驗，是全球金閥獎唯一的持有者及世界閥門協會的董事及終身會員。好施是全國生產閥門品種、規格最多的閥門廠家之一，產品廣泛應用于工業、商業、石油化工、航海運輸、流體控制、家庭住宅、和環境保護、高溫高壓等領域。

用途：壓力平衡式海底閥使用于多倉罐車，可進行油倉的單獨裝卸，三通的設計有效減少油罐底部管路的安裝，減輕油車負載，操作簡便，安全可靠。
功能和特點：
◆可以通過閥門的氣動開關任意轉換油路的通油方向。
◆切斷槽緊急情況下自動斷開，防止泄露。
◆全氣動控制，在無氣源的情況下，可確保閥門的正常關閉。
◆密封性閥桿自動對中，壓緊彈簧牢固耐用。
◆高品質壓模鑄造閥體和內部零件，確保使用可靠。
◆過濾網安裝有關標準配置，防止異物破壞油封。
◆輕體材料鋁合金輕質材料，減輕油罐車負荷。
◆流動形閥體減少流動阻力。

二工作原理

海底閥采用單作用汽缸結構，壓縮空氣驅動活塞桿拉出。頂開中柱塞的彈簧，打開進去，介質通過，工作完畢，關閉氣源，中塞柱依靠彈簧，復位密封，關閉閥門。為保證閥門具有良好的工作能力，必須滿足一下條件：

1．海底閥工作時，系統氣源必須保證>0.4MPA的壓力.

2．閥體與中柱塞必須保證高度密封.

3．彈簧必須保持足夠的彈力復位.

(一)安裝要求

1.海底閥在油罐車上安裝時,應與罐體保持平衡。進口法蘭與罐體連接的密封墊是由我廠提供的軟木墊，注意不要損壞。

2.安裝氣源軟管時應保護好氣動接頭。

（二）使用

海底閥在出廠前已經過調試，安裝完畢即可使用，不得隨意拆卸。如存在汽缸不能正常工作及有滲漏現象，請與我廠技術部聯系。

四．易損零件

序號		易損件名稱	型號及規格	數量	備注
1		氣動接頭	Pc6-0.2	1
2		Y型圈	40*50*6.3/7	1
3		Y型圈	22*14*4.8/5.4	1
4		汽缸	全套	1
5		中塞閥閥彈簧	125*50*5	1

五．訂貨須知

1.用戶根據使用條件選型，必經注明型號。

2.對海底閥有特殊要求的經供需雙方協商確定，并在合同上注明或訂正協議書為據。

3.用戶需要提供配件或易損件時，應注明型號，規格，獨立記價。

4.本廠產品實行三包嚴格履行合同義務，遵守用戶至上，信譽第一原則。

在用戶選用產品拾為并遵守保管及使用規則的前提下，保質期由半年。在保質期內因產品使用質量不良而損壞和不能正常使用時，負責免費為用戶更換或修理，但使用不當造成破損和易損零件的正常磨損不在此限。

5.用戶有不明之事可向我廠提供咨詢。
