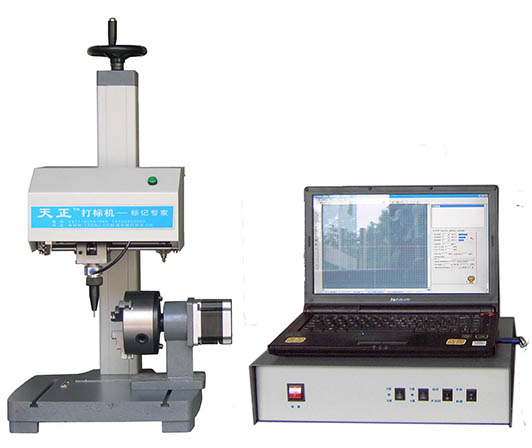

一、旋轉氣動打標機硬件主要配置
1、計算機（電腦） (需方自配，也可由我公司代購)
2、控制器
驅 動 器： 進口步進電機驅動器。
3、打標機頭
導 軌： 韓國進口雙列滾珠直線導軌
電 機： 國產知名品牌電機
高 頻 閥： 美國進口ＭＡＣ
空氣過濾器： 臺灣
二、旋轉氣動打標機打印針
全硬質合金打印針，振動頻率高于300次／秒，打印針硬度為HRC92度，可打印工件硬度小于62度。
三、旋轉氣動打標機打印軟件
軟件系統由公司自行開發、研制的打印控制軟件系統。
a、優化的步進電機算法。
b、可編輯、修改打印任意中英文字符、阿拉伯數字、圖形，圖形支持CAD軟件功能。
c、標準的windows設計風格，軟件能夠在windows XP／2000／98中運行，軟件具有友好的人機對話功能，便于操作人員很快掌握。
d、可進行VIN、流水號和日期的定制打印。
e、獨有的打印對針和自動打印系統。
f、利于管理的打印工件計數器。
9、支持三軸同步旋轉．（選配）
四、旋轉氣動打標機工作原理：
鋼針在壓縮空氣作用下作高頻振動,沖擊工件.同時計算機控制二維運動機構帶動鋼針按預設的軌跡運動.從而在工件上形成字符和圖形
五、旋轉氣動打標機性能特點：
卸除旋轉頭可作為標準氣動打標機使用；旋轉頭采用步進電機實現數控；使用標準卡盤方便工件夾持定位；可選用三維逐字打標和二維打標二種方式實現在工件的圓周面上打標；采用WINDOWS操作系統,軟件編輯功能強大,易學適用;可以編輯任意所需的字符和圖形;具備自動打印日期和流水號等功能;二維工作臺采用精密模具鑄造,直線滾動導軌,自封閉、自潤滑軸承，可靠性高。
六、旋轉氣動打標機應用范圍：
適合于對鋼、銅、鐵、鋁、合金、塑料等各種金屬和非金屬銘牌零部件的平面及圓柱形工件進行打標，廣泛應用于汽摩配件、機械設備、法蘭、電器設備、金屬管件等領域。
七、旋轉氣動打標機技術參數
|
尺寸 |
主機 寬340×深420×高640（mm）
控制箱 寬380×深300×高120（mm） |
|
重量 |
主機 45Kg、控制箱重量5Kg |
|
打標范圍 |
170×100mm（可訂制） |
|
升降高度 |
320mm |
|
打標速度 |
50mm/s |
|
打標深度 |
0.01—2mm（視材料硬度而定） |
|
針頭硬度 |
HRA92 |
|
氣源 |
0.3-0.5Mpa |
|
功耗 |
400W |
|
卡盤尺寸 |
100mm 130mm 160mm |
|
