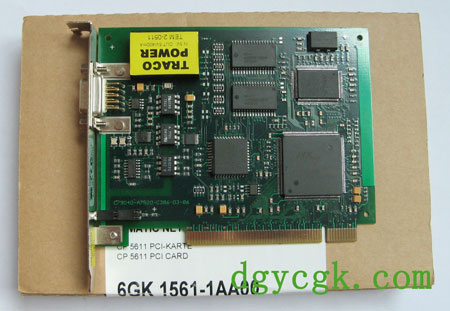

天津市供應西門子CP5611卡（6GK1561-1AA00）

CP5611卡里面沒有softnet 軟件

CP5611 通信卡為面向工業應用的光電隔離型設計，并在 RS485 端口增加了防雷擊浪涌保

護電路和過流自恢復保護，全部采用工業級芯片適用于較寬的溫度范圍，用于實現 PC 或 PG 與 SIMATIC 網絡

之間的 PROFIBUS DP/MPI/PPI  通訊連接。

通訊服務：

PROFIBUS-DP 主站等級 1 和 2

PROFIBUS-DP 從站與 SOFTNET-DP 從站

MPI/PPI 通信

PG/OP 通訊

與 SOFTNET-S7 進行 S7 通訊

與 SOFTNET-DP 或者 SOFTNET-S7 進行可兼容 S5 的通訊（基于 FDL 接口的 SEND/RECEIVE 功能）

STEP7 V.52 及以上

SOFTNET-S7

SOFTNET-DP

SOFTNET-DP 從站

COM PROFIVUS V3.3 及以上

STEP 7-Micro/WIN V3.1 及以上

ProTool,ProToo/Pro

NCMPC

技術規范

傳輸速率： 9.6Kbps ～ 12Mbps ，對應的最大通信距離符合 PROFIBUS 標準

接口：連接 PROFIBUS/MPI/PPI ，是隔離的 9 針 Sub-D 插口

隔離電壓： 1000VDC

RS485 端口具有防雷擊浪涌保護器，可重復性浪涌容量： Ipp= 100A （ 10/700us ， 4KV ）

符合標準： ITU-TK20/21 、 VDE 0433 。± 15KV ESD （靜電）保護

自恢復過流保護： RS485 端口能承受高達 60V 的電壓引起的持續過電流

連接 PG/PC ：PCI2.1 標準插槽
標準電壓：  +5VDC

功耗： 2.0W

工作溫度： 0 ～ + 70 ℃

尺寸（寬 × 高） (mm) ： 102×130
