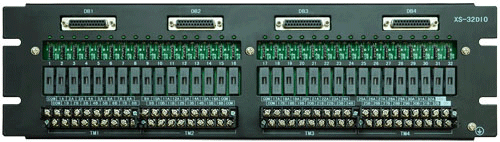

通道數

32

信號類型

開關量、模擬量輸入輸出

隔離型式

無隔離

驅動能力

單路最大3A(DC24V)

供電電源

DC24V 帶總保險

可按要求作AC220V

LED指示

電源\回路:綠\保險:紅

回路保險

便捷拔插式

內部接口

a型：D-SUB 25P母頭\b型：彈簧端子

外部接線

彈簧端子

PLC模塊供電

DC24V 3A

功 耗

每點約0.6W

工作溫度

0℃～60℃

安裝形式

通用35mmU型導軌安裝

外形尺寸

282*125mm

內部接線端

外部接線端

端子

DB插針

功能定義

端子

DB插針

功能定義

端子

功能定義

端子

功能定義

1L+

DB1-1

1組電源正端Link1選連

2L+

DB1-11

2組電源正端Link3選連

1A

1B

第1路輸出/入

9A

9B

第9路輸出/入

A1

DB1-2

第1路輸入/出

B1

DB1-12

第9路輸入/出

2A

2B

第2路輸出/入

10A

10B

第10路輸出/入

A2

DB1-3

第2路輸入/出

B2

DB1-13

第10路輸入/出

3A

3B

第3路輸出/入

11A

11B

第11路輸出/入

A3

DB1-4

第3路輸入/出

B3

DB1-14

第11路輸入/出

4A

4B

第4路輸出/入

12A

12B

第12路輸出/入

A4

DB1-5

第4路輸入/出

B4

DB1-15

第12路輸入/出

5A

5B

第5路輸出/入

13A

13B

第13路輸出/入

A5

DB1-6

第5路輸入/出

B5

DB1-16

第13路輸入/出

6A

6B

第6路輸出/入

14A

14B

第14路輸出/入

A6

DB1-7

第6路輸入/出

B6

DB1-17

第14路輸入/出

7A

7B

第7路輸出/入

15A

15B

第15路輸出/入

A7

DB1-8

第7路輸入/出

B7

DB1-18

第15路輸入/出

8A

8B

第8路輸出/入

16A

16B

第16路輸出/入

A8

DB1-9

第8路輸入/出

B8

DB1-19

第16路輸入/出

端子

功能定義

端子

功能定義

1M

DB1-10

1組電源負端Link2選連

2M

DB1-20

2組電源負端Link7選連

17A

17B

第17路輸出/入

25A

25B

第25路輸出/入

端子

DB插針

功能定義

端子

DB插針

功能定義

18A

18B

第18路輸出/入

26A

26B

第25路輸出/入

3L+

DB2-1

3組電源正端Link4選連

4L+

DB2-11

4組電源正端Link6選連

19A

19B

第19路輸出/入

27A

27B

第26路輸出/入

C1

DB2-2

第17路輸入/出

D1

DB2-12

第25路輸入/出

20A

20B

第20路輸出/入

28A

28B

第27路輸出/入

C2

DB2-3

第18路輸入/出

D2

DB2-13

第25路輸入/出

21A

21B

第21路輸出/入

29A

29B

第28路輸出/入

C3

DB2-4

第19路輸入/出

D3

DB2-14

第26路輸入/出

22A

22B

第22路輸出/入

30A

30B

第30路輸出/入

C4

DB2-5

第20路輸入/出

D4

DB2-15

第27路輸入/出

23A

23B

第23路輸出/入

31A

31B

第31路輸出/入

C5

DB2-6

第21路輸入/出

D5

DB2-16

第28路輸入/出

24A

24B

第24路輸出/入

32A

32B

第32路輸出/入

C6

DB2-7

第22路輸入/出

D6

DB2-17

第30路輸入/出

電源端子

C7

DB2-8

第23路輸入/出

D7

DB2-18

第31路輸入/出

1

PS1電源 DC +

F0

內側總保險　

C8

DB2-9

第24路輸入/出

D8

DB2-19

第32路輸入/出

2

PS1電源 DC -

F1~F32

回路保險　

3M

DB2-10

3組電源負端Link5選連

4M

DB2-20

4組電源負端Link8選連

COM

公共端
