供端子排 濱州新大新機電科技有限公司


供端子排
產品型號: FM-16AIO-A(B)
產品價格: 388元
產品品牌: 新大新

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 畢義軍
所在區域： 山東.濱州
辦公地址： 山東省濱州市濱城區黃河四路魏鑫家園
郵　　編： 256600
電　　話： 0543-3380239
移動電話： 13563068155
傳　　真： 0543-3380239
電子郵件： bzxindaxin@163.com
公司主頁： http://www.bzxindaxin.com

詳細描述:

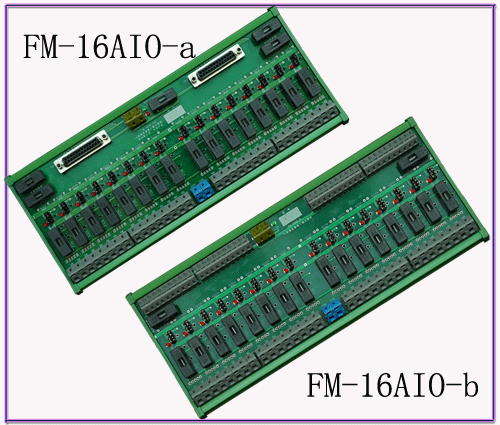

16路模擬輸入輸出模塊（端子板）

控制柜裝配的革命性變化，使接線變得異常簡單

1、簡介

FM-16AIO-A(B) 16路多功能模擬量輸入輸出模塊（端子板），可用來對來自現場的各種模擬信號進行轉接，主要用于各類傳感器、變送儀表、調節閥、電動門等設備的連接。主要是配合DCS模擬量輸入輸出卡或PLC模擬量輸入輸出模塊使用。

2、技術指標

通道數

16

　

信號類型

模擬量輸入輸出

　

隔離型式

無隔離

　

驅動能力

單路最大3A(DC24V)

　

供電電源

DC24V

　

LED指示

電源:綠\保險熔斷:紅

　

回路保險

便捷拔插式

　

內部接口

a型：D-SUB 25P母頭\b型：彈簧端子



外部接線

彈簧端子

　

PLC模塊供電

DC24V 3A

　

測試端口

測試孔加專用測試接口，免拆線測電流

　

工作溫度

0℃～60℃

　

安裝形式

通用35mmU型導軌安裝

　

外形尺寸

282*125mm

　

3、使用說明

主要功能

信號傳輸、回路供電、模塊供電；
輸入輸出型式：通過跳線可拼接出各種電壓、電流、電偶、電阻等信號輸入和電壓、電流信號輸出，可配合各種熱電偶、熱電阻、兩線制變送器、三、四線制變送器、單元儀表和閥門******、電氣轉換器等設備。
接駁熱電偶時可配備外部補償電阻。
指示：紅色LED作為保險熔斷報警指示；
保護：電源回路采取了過壓、過流、電流輸入反接保護措施；各回路均配備方便拔插的保險，兼具電源開關功能；
板上有測試孔，采用獨到的不拆線測量信號電流技術，測試過程信號不中斷；
接線：A型輸入側為標準D-SUB 25P母頭接插件，B型輸入側為快速彈簧端子，輸出側均為大功率快速彈簧端子。

接線端子說明

內部接線端

外部接線端

端子

DB插針

功能定義

端子

DB插針

功能定義

端子

功能定義

端子

功能定義

1L+

DB1-1

1組電源正端\補償電阻(Link1選連)

2L+

DB1-11

2組電源正端(Link3選連)

1A

第1路輸出/入+

1B

第1路輸出/入-

A1

DB1-2

第1路輸入/出+

B1

DB1-12

第5路輸入/出+

2A

第2路輸出/入+

2B

第2路輸出/入-

A2

DB1-3

第1路輸入/出-

B2

DB1-13

第5路輸入/出-

3A

第3路輸出/入+

3B

第3路輸出/入-

A3

DB1-4

第2路輸入/出+

B3

DB1-14

第6路輸入/出+

4A

第4路輸出/入+

4B

第4路輸出/入-

A4

DB1-5

第2路輸入/出-

B4

DB1-15

第6路輸入/出-

5A

第5路輸出/入+

5B

第5路輸出/入-

A5

DB1-6

第3路輸入/出+

B5

DB1-16

第7路輸入/出+

6A

第6路輸出/入+

6B

第6路輸出/入-

A6

DB1-7

第3路輸入/出-

B6

DB1-17

第7路輸入/出-

7A

第7路輸出/入+

7B

第7路輸出/入-

A7

DB1-8

第4路輸入/出+

B7

DB1-18

第8路輸入/出+

8A

第8路輸出/入+

8B

第8路輸出/入-

A8

DB1-9

第4路輸入/出-

B8

DB1-19

第8路輸入/出-

端子

功能定義

端子

功能定義

1M

DB1-10

1組電源負端\補償電阻(Link2選連)

2M

DB1-20

2組電源負端

9A

第9路輸出/入+

9B

第9路輸出/入-

端子

DB插針

功能定義

端子

DB插針

功能定義

10A

第10路輸出/入+

10B

第10路輸出/入-

3L+

DB2-1

3組電源正端\補償電阻(Link4選連)

4L+

DB2-11

4組電源正端(Link6選連)

11A

第11路輸出/入+

11B

第11路輸出/入-

C1

DB2-2

第9路輸入/出+

D1

DB2-12

第13路輸入/出+

12A

第12路輸出/入+

12B

第12路輸出/入-

C2

DB2-3

第9路輸入/出-

D2

DB2-13

第13路輸入/出-

13A

第13路輸出/入+

13B

第13路輸出/入-

C3

DB2-4

第10路輸入/出+

D3

DB2-14

第14路輸入/出+

14A

第14路輸出/入+

14B

第14路輸出/入-

C4

DB2-5

第10路輸入/出-

D4

DB2-15

第14路輸入/出-

15A

第15路輸出/入+

15B

第15路輸出/入-

C5

DB2-6

第11路輸入/出+

D5

DB2-16

第15路輸入/出+

16A

第16路輸出/入+

16B

第16路輸出/入-

C6

DB2-7

第11路輸入/出-

D6

DB2-17

第15路輸入/出-

電源端子

C7

DB2-8

第12路輸入/出+

D7

DB2-18

第16路輸入/出+

1

PS1電源 DC +

F0　

內側供電總保險

C8

DB2-9

第12路輸入/出-

D8

DB2-19

第16路輸入/出-

2

PS1電源 DC -

F1~F16　

回路保險

3M

DB2-10

3組電源負端\補償電阻(Link5選連)

4M

DB2-20

4組電源負端

COM

公共端

PORT1~16

測試端口　

注： DB1-1 根據需要短接Link1，DB1-10 根據需要短接Link2，DB1-11 根據需要短接Link3；
DB2-1 根據需要短接Link4， DB2-10 根據需要短接Link5，DB2-11 根據需要短接Link6；
當模板配接熱電偶傳感器時，如果需要外部補償，可根據客戶要求配補償電阻（PT100）,此時Link1 、Link2或Link4 、Link5不能短接。















跳線說明

采用板上跳線選擇每一路的接線型式和輸入輸出信號類型，每一路可任意設置成模擬輸入或輸出。配變送器可選用不同電源供電方式：模塊內部供電二線制儀表或板上供電二、三、四線制儀表，獨立供電的三、四線制儀表。可配熱電偶、熱電阻、電壓、電流信號。輸出支持電流或電壓信號。

常用接線

4、特殊用法說明

1、內側總保險F0用于內部供電端子1L+\1M（DB1-1\DB1-10）、

2L+\2M(DB1-11\DB1-20)、3L+\3M（DB2-1\DB2-10）、4L+\4M(DB2
-11\DB2-20)保護，該端子可為PLC模塊或儀表提供電源。

2、每個回路裝有保險保護，既可以保護電源系統，又可代替配電開

關，檢修時可取下保險代替拆線。

3、配備測試端子免拆線測試回路信號電流。V-C用于測電壓（C為負端），I-C用于測電流（C為正端）。

4、R1~R16,加配250Ω標準電阻可將電流信號4~2mA轉換為電壓信號1~5V。
