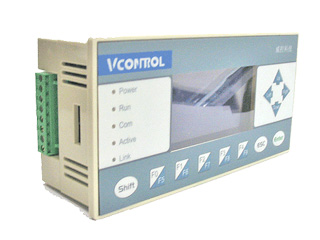

HMI-3804系列控制器集顯示控制為一體，滿足您基于顯示、控制、通訊的復雜需求，為您提供更加便捷的工作方式；128X64中文LCD顯示面板能夠隨時顯示各種重要信息，設定各種參數和命令；內置多達17路的數字量和8路模擬量標準接口，以及計數器、脈沖量等；多個鍵盤按鈕、指示燈和窗口菜單可以使您通過顯示屏直接完成控制作業；以太網和RS-232、RS-485接口能夠讓您輕松地實現各種通訊功能，如：Modbus、TCP/IP以及Web等。
功能特點
l 可編程特性，方便二次開發；
l 顯示與控制集成一體；
l 全隔離工業化硬件設計；
l 支持各種標準/非標準的通訊協議；
l 提供標準通信接口（RS485/ RS232/并口）、標準A/D接口資源。
HMI-3804產品特性表
|
HMI-3804系列 產品特性表 |
|
名稱 |
參數 |
|
FLASH |
512K |
|
SRAM |
256K |
|
LCD |
128X64中/英文顯示,藍模負顯或黃綠模式,視窗大小73mm X 39mm |
|
鍵盤 |
12個可自定義功能的鍵盤輸入 |
|
數字量輸入 |
7路DI(最大9路), 光電隔離, 24VDC/12VDC |
|
數字量輸出 |
8路DO(最大10路), 光電隔離, 24VDC/12VDC, 500mA (單路最大值) |
|
計數器輸入 |
2路,光電隔離,復用GPIO(選配) |
|
編碼器輸入 |
1路,光電隔離,24V DC, 復用GPIO (選配) |
|
PWM輸出 |
2路,光電隔離,24V DC/100mA,復用GPIO(選配) |
|
模擬量輸入 |
4路AI(最大為8路), 12位或者16位精度, 光電隔離, 0~+10V/-10V~+10V/4~20mA, 10kHz采樣率 |
|
模擬量輸出 |
4路AO, 12位或者16位精度, 光電隔離, 0~+10V/4~20mA,12kHz速率 |
|
串口 |
1個RS-485,1個RS-232可靈活配置 |
|
以太網接口 |
10Base-T( 選配 ) |
|
實時時鐘 |
有 |
|
看門狗 |
硬件看門狗 |
|
電源 |
9-36V DC,最大功耗1.5W,反接保護 |
|
后備電池 |
3V帶座紐扣電池，支持RTC和SRAM |
|
工作溫度 |
-20°C~+70°C |
|
工作濕度 |
5~95%,不結露 |
|
尺寸 |
160X80X50 mm |
|
其他 |
支持使用C語言集成環境進行二次開發 |
|
