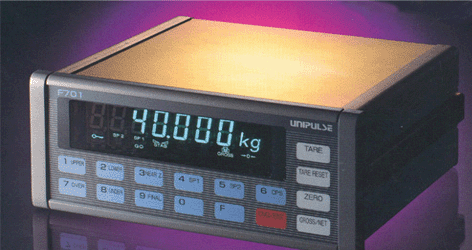

Unipulse F701 系列重量數碼控制器

是一種采用全數碼前置校準控制板。高速A/D轉換和高速的數字處理能力（100次/秒），響應時間短．具有自檢(Self-Check)和監視(Watch-dog Timer)功能的CPU、ROM和間隔電路以保證自動稱量系統的可靠性。利用數碼技術，經過三次給料控制、順序稱量和排料控制，不斷變更落差的誤差自動修正以達到稱量的更高的精確度。對去皮和給料設定值的輸入采用專用鍵。通過功能鍵禁止的設定，可以禁止功能鍵的使用。2個零點，增幅調整范圍，根據傳感器的輸出，選擇2階段的增益。
F701中采用標準的SI/F雙線式串行接口。能與Unipulse的打印機和外部設備相連。打印機可以打出每個項目的日或月報表，外部設備可以顯示毛重、凈重、皮重和累加值。可任選BCD碼輸出接口，RS-232C通信接口，D/A轉換器和外部設定器。
傳感電壓DV10V土5%
傳感電流 120mA(可并聯4個350歐姆的傳感器)。
傳感器電線 標準的4線或6線。
零點調整范圍 HI增益時0~1.5mV/V LO增益時0~3.0mV/V
通過選擇約0.5mV/V或1mV/V可以調零（背面開關）
增幅調整范圍 HI增益0~1.5mV/V LO增益時0~3.0mV/V
根據傳感器的輸出，選擇2階段增益
模擬輸入信號
靈敏度 0.3u V/讀數
精度 零漂移：0.2u V/C RTI以內（與輸入比較）.
增量漂移：10ppm/C以內
非線性 0.1%FS以內
噪音 0.1u V/C RTI以內
轉換頻率 100次/秒（10ms）
分辨率 16位
顯示器最小分辨率 1/10000（貿易標準） 1/30000（最高）
二次校準 只需接一只電阻到傳感器的橋式電路上就可以校準
顯示器部分
顯示管 高亮度熒光數碼管
數字顯示 7位， 字高12.5mm
重量顯示 5位 只顯示負符號
小數點 0，0.0，0.00，0.000，0.0000任選
顯示頻率 3，6，13，25次/秒任選（A/D轉換100次/秒）
最大稱重值 5位（最大99999）
最小增量值 1~100任選
超量程顯示 A/D轉換輸出溢出 ‘Load’ 凈重超量程（5位）‘OFLI’
最大稱重值+9刻度 ‘OFL2’ 毛重超重值（5位）‘OFL3’
設定部分
設定方法 用鍵盤操作設定（發音薄膜鍵盤） 在裝有選擇RS-232C時，可從主計算機設定

設定值的存儲 初始設定值—NOV RAM（不揮發性RAM）
其他設定值—C-MOS，由鋰電池供電（根據使用條件，最多可保存數據7年以上有效）
設定值的保護（鎖定） 通過使用未經授權不能訪問的方法防止初始設定值和校準值丟失
外部輸入輸出信號
輸入信號（8） 接點（繼電器、開關）或無接點（晶體管、開放連接器、輸出TTL等）和COM端子短路時輸入信號為ON
（投入/排除，去皮ON，去皮OFF，D/Z，G/N，保持或判定，開始，停止）
輸出信號（12） 晶體管的開放連接器（發射極=OM端子）
晶體管ON時輸出信號為ON
（近零，大給料，中給料，小給料，凈重或結束，過重，不足，上限，下限，穩定，異常或鼓障，運行）
接口部分
二線式串行接口（SIF） 為了連接Unipulse打印機和外部設備。
傳送方式：同步
傳送速度：600bps
外部設定器用接口（SPI） 這是為了使用數字開關輸入設定值的接口。
設定值：定量 5位
CPS（落差） 4位
大給料（設定值1） 上位4位
中給料（設定值2） 5位
過量 3位
不足 3位
BCD碼并行數據輸出接口（BCO）
將重量傳送到打印機，外部顯示器及各種外部數據處理設備的并聯接口。使用光藕合器將輸入輸出信號與內部電路絕緣。
輸出信號：重量數據（5位），信號，超出，脈沖，打印指令
輸出邏輯：正/負任選
輸出電路：開放連接器
輸入信號：轉換邏輯，保持，輸出數據選擇
輸入電路：接點或開放連接電路進行驅動
RS-232C通信接口 （232）
根據主計算機的指令讀、寫或更改重量數據，各種狀態以及設定值。
信號水平： 依據RS-232C
傳送距離： 約15m
傳送方式： 同步
傳送速度： 1200、2400、4800、9600bps任選
字組成： 起始位 1位
字長 7或8位任選
停止 1或2位任選
奇偶位 無、奇數或偶數任選
代碼 ASCII
D/A轉換器（DAC）
將計量值轉換成電壓，電流的模擬信號后輸出，并可以設定零輸出設定值和滿稱設定值。
電流輸出：4~20Ma（負載電阻350Ω以內）
D/A轉換速度：100次/秒
分辨度： 1/3000
超量程： 滿量程的±10％
電流 2.4~21.6Ma
一般設置
電壓輸入
AC100V、120V、200V、220V、240V、+10%、-15%任選
50/60HZ
電源消耗（功率）
大約15VA
環境 操作溫度：-10℃~+40℃
存儲溫度：-40℃~+80℃
濕度：<85%RH(不可結霜)>
外行尺寸 192W×96H×160Dmm
面板尺寸 186W×92H+0.5/-0mm
重量 約2.2㎏
選項 外部設定器(SPI)
BCD碼并行輸出接口(BCO)
RS-232C通信接口(232)
D/A轉換器
附屬品 電源電纜(2m) 1根
備用保險絲(1A) 1個
傳感器輸入連接器(Hirose JRC16PK-7S) 1個
控制信號輸入輸出連接器(DDK57-30340) 1個
一字改錐 1個
操作手冊 1本
