儀表簡介：

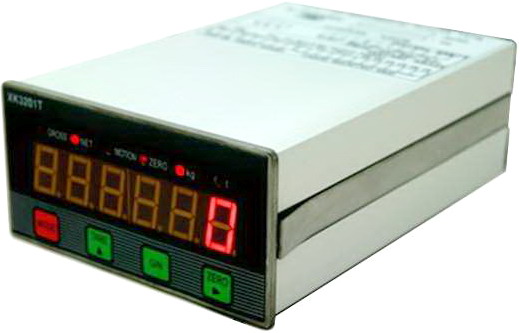

KH-XK3201T稱重顯示器是一種多用途稱重顯示器，適用于一般工業及商業用途的臺秤、地秤、容器秤及汽車衡，也可用于吊秤。是一款稱重性能優良適合于多種用途的價廉物美的稱重控制顯示儀表。
主要特點：
●可用于所有電阻應變式測力輿稱重傅感器；
●采用微處理器控制操作；
●可選擇顯示毛重及凈重；
●顯示之重量可選用如下不同的分度間距：1，2，5，10，20或50；
●超載時顯示“O.L”；
●可選擇4個小數點位置；
●自動零位跟蹤；
●輕觸式按鍵自動去皮；
●內部分辨率為200,000：
●最大顯示分度數為300至10,000分度，
●采樣速度大約為每秒200次；
●接通電源時具有自我診斷功能；
●標準RS232/RS485資料輸出接口；
●可使用軟件進行功能設定；
●外部設有開關作為保護參數設定和調校；
●---高低限位輸出接口(光耦輸出)。
主要技術指標：
電源
1.電源：交流電，220V+10%，50/60赫茲(出廠前指定)
2.消耗功率:9瓦
3.工作溫度:從-5℃到50℃(23 ℉到122℉)
4.濕度:90%相對濕度(無凝結水)
顯示功能
1. 數字顯示:6位LED數碼管
2. 指示燈號：顯示毛重；凈重；零位，重量變動及重量單位(公斤/噸)
3. 負數顯示：最左邊的數字顯示“—”號
4. 超載顯示：顯示“O．L”
5. 顯小范圍：由500至100,000
6. 顯示分度間距：l，2,5，10,20或50
7. 小數點位置:可供選擇4個不同位置
模擬部份
1.適用之傳感器類型：適用于所有電阻應變式測力與稱重傳感器
2.傳感器輸入電壓：直流電10±5%,最多可供電150毫安培
3.輸出靈敏度：0.5uV格至2000uV/格
4.輸入阻抗：在500VDC時，每個端子之間阻抗大于100M歐姆．
5.零位可調電壓范圍:由0.05毫伏到15毫伏
6.量程穩定度:讀數之±8ppm/K
7.零位穩定度:±(0.4微伏±0.006%初始零位偏移電壓)/K
8.非線性誤差:不大于滿刻度之0.005%
9.采樣速率：最高每秒200次
10.內部分辯率:1,000,000
11.最大顯示分度數:10,000分度
12.比較周期:約每秒200次
通信接口
1.標準：輸出采用串行EIA - RS232/RS485標準(廠內設定)
2.訊號形式：資料位數= 7
校驗位= 1(偶數)
終止位= 1
編碼標準= ASCII碼
波特速率= 2400,4800,9600,19200波特
結束碼= CR/LF
3.RS232/Rs485操作模式
a)指令模式:當輸入端RXD收到來自RS232/RS485指令后，顯示器才會采取適當反應，資料才會輸出。
輸入指令：READ 表示要求輸出所顯示之數值
TARE 設置皮重
KEY 現在按鍵情況
ZERO 零位數值
例如：將READ用ASCII編碼表示，則為(52H,45H,41H,ODH,OAH)
b)連續模式：在這種形式下，資料會自動不斷輸出而不需輸入指令。
輸入輸出口
高低限位輸出接口
1.限位輸出：高高，高，低，低低4個輸出
2.最大容量：5 - 24V，300mA直流
模擬輸出接口
1.模擬輸出方式:4–20mA
2.選用模擬輸出接口時，激勵電壓之電流輸出降低至120mA。
輸入接口
1.輸入控制：IN1，IN2，IN3共三個輸入
2.輸入方式：無源開關
3.輸入接觸時間：30毫秒
注意事項
不要將XK3201T安裝在陽光直欐之處，并須避免突然之溫度變化，振動或被風吹．
當溫度大約20 C 或68F，相對濕度約為50%時，可獲取得最佳之性能．
通過電源將XK3201T后端接地，并保證接觸良好．不得將地線接至其它設備的地線．
模擬輸入或輸出訊號封電子噪音敏感．不得將這些模擬輸入或輸出訊號之電線與交流電源線結扎在一起，因為這樣可能造成干擾，請將這些電線遠離交流電原，并盡量縮垣所有電線或同軸電纜的長度．
如果當地交流電供應有超過±10%的波動，那么就必須使用電源穩壓器以穩定電源．
|
