工業級RS485集線器，1路RS232/485轉4路RS485

每路光電隔離、600W防雷,帶智能診斷報警功能，一路損壞不影響其他三路

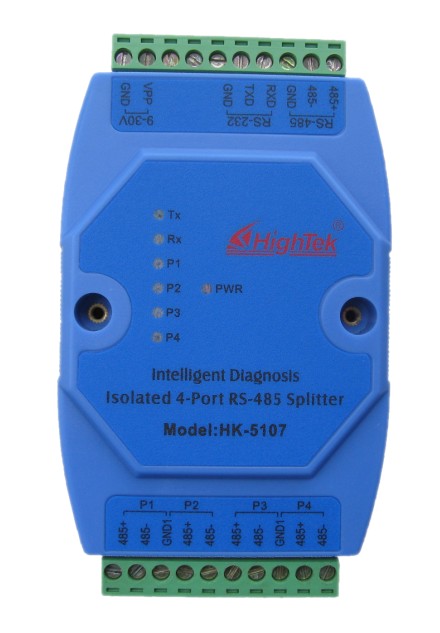

        HighTek HK-5107(09升級新款）是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485智能四口總線分割器(Splitter)。為了保證數據通訊的安全可靠，下位四個RS-485接口均采用光隔和防雷，提供每路2500V的光電隔離、電源端隔離以及每路600W防雷防浪涌保護電路。提供高達1000V的電磁隔離電壓，可以有效地抑制浪涌，ESD及共模干擾。內置的智能數據流向控制電路，能夠自動感知數據流向，并且自動切換使能控制電路，實現RS-485數據的零延時轉發。下位4個RS-485各端口均具有短路、開路保護。當發生雷擊或者設備故障時，出現問題的網段將被隔離，以確保其他網段的正常工作。并可以通過被內置的智能芯片診斷出問題發生在哪個接口，使工程人員可以快速的定位故障點，這一性

能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間。

     HK-5107采用標準工業級模塊，9-30V寬電壓輸入，性能穩定。廣泛用于消費系統，監控系統及數據采集等等系統中，是一款性能卓越的數據接口通訊產品。

●接口標準：兼容EIA/TIARS-232C, RS-485

●通訊速率：300bps-115.2Kbps，自動使能切換，自適應波特率

●輸   入：兩線RS-485, (485+,485-)或RS-232三線(Rx,Tx,GND)

●輸   出：兩線RS-485(485+,485-)

●連 接 器：拔插型接線端子（10位）

●指 示 燈：Power,Tx,Rx,P1,P2,P3,P4（復用兩色，指示下位接收和智能故障指示）

●隔離電壓：1000V(DC-DC電磁隔離，2500V光電隔離

●端口保護：RS-232 15KVESD保護，RS-485接口浪涌保護電路，600W/線

●傳輸距離：0-3KM(9600-115.2Kbps)

●操作溫度：-25℃~75℃

●貯存溫度：-25℃~80℃

●相對濕度：5-95%，無凝露
