一、系統簡介：

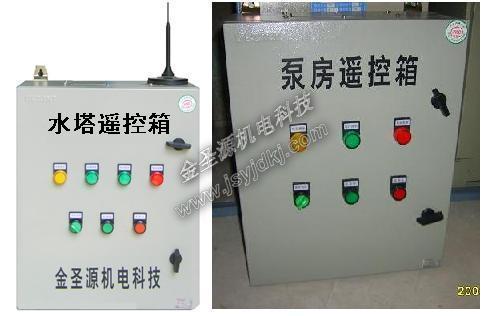

無線水塔自動上水系統是采用無線數傳電臺，GPRS或CDMA來實現無線通訊，由泵房遙控箱與水塔遙控箱兩部分組成，泵房遙控箱在泵房控制室，水塔遙控箱在水塔控制室。泵房遙控箱設有就地/遠程轉換開關，就地側用于在泵房通過泵啟動和泵停止按鈕來啟停水泵，遠程側用于在水塔遙控箱控制水泵的啟停。水塔遙控箱設有手動/自動轉換開關，只有在泵房遙控箱打到遠程側才起作用，手動通過泵停/泵啟轉換開關來啟停水泵，自動通過液位浮球開關或液位變送器根據水塔實際液位來控制泵的啟停。另外在遠程站供電有困難時還可以采用太陽能供電。
二、系統特點：
1、采用最先進的集散控制(DCS)系統，確保系統的高可靠性；
2、有熱故障和門禁報警，實現無人值守；
3、系統內置看門狗功能，實時檢測各端通訊是否正常，當異常時水泵會自動停機，避免水泵失控造成溢水事故；
4、系統兩級防雷保護，確保你的設備在雷雨天安然無恙；
5、電臺與PLC獨立供電，相互不影響，可靠性高。
6、當水塔處無供電電源時，有太陽能電池可供選配，另外還具有節電運行功能。
三、設備用途：
1、主要用于遠距離水塔、水箱供水，水塔與水泵相距較遠，采用有線難以控制的場合。
2、此系統通過擴展可構成經濟型無線井群遙控系統。
3、也可用于需要無線測控的各種場合。
四、通訊方式：
1、數傳電臺方式（225~235MHZ），僅限于50KM以內，且障礙物較少的場合，屬自建網，無后續費用，推薦使用。
2、采用GPRS或CDMA方式，不受距離限制但費用較大。
五、控制方式：
1、開關量控制：即在水塔無水時，水塔遙控箱會自動給泵房遙控箱發啟泵命令，水泵啟動，水塔水滿時，自動發停泵命令，水泵停止。系統在設計時已經考慮了各種意外，因此不會出現如因水塔側缺電或通訊不正常而造成水泵失控的溢水事故等。 2、模擬量控制：工作原理同開關型，只是增加了水塔側水位，壓力，房間溫濕度，有無人進入等參數監測。在泵房或控制室可設置水塔液位的上下限來實現自動啟停泵控制 。
六、太陽能介紹：
太陽能供電主要是為水塔側在無市電情況下而設計的，以滿足水塔遠程站的供電需求。系統可根據控制距離的遠近有10W、30W（2公里用）、50W（5公里用）及70W（15公里及以上用）四種規格，能保證連續四個陰雨天的使用。若系統采用省電模式（只在開停泵時發送數據）可只選用10W太陽能，就能滿足供電需求且無陰雨天限制。系統具有過充過放等保護及各種工作狀態指示。
|
