SDS-BP800變頻柜主要技術特征：
一、 應用條件
工作電壓 AC380V 三相，安裝場所 室內或室外，海拔低于 1000 米，無腐蝕性氣體，使用環鏡 -30 ℃-+40℃,20%-90%RH( 無凝露 ) ，儲存方式 -40℃-+65℃ 安裝方式: 落地式安裝，防護等級： IP42 冷卻方式 15KW以下封閉自冷，以上為強迫風冷。
二、系統構成

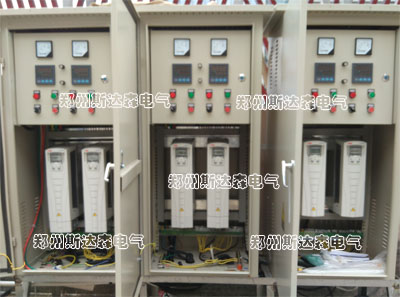

變頻控制柜由變頻器，低壓電器、檢測儀表、（輸入/輸出電抗器及制動電阻，根據現場條件安裝）、溫控散熱、主/控制電路、柜體等部分組成變頻調速設備。
三、系統功能
1.控制功能：
（1）線性 V/F 控制；平方 V/F 控制；可編程多點設定 V/F 控制；磁通電流控制免測速矢量控制；閉環矢量控制；閉環轉矩控制；節能控制模式。
（2）標準參數結構和調試軟件：數字量輸入10個；模擬量輸入2路；模擬量輸出2路；繼電器輸出3個；故障輸出2個。
（3）獨立式 I/O 端子板方便維護，采用 BICO 技術，實現 I/O 端口自由連接。
（4）內置 PID 控制器，參數自整定。集成 RS485 通訊接口，可選 PROFIBUS-DP/Device.Net 通訊模塊。
（5）具有 15 個固定頻率， 4 個跳轉頻率，可編程。
（6）可實現主 / 從控制及力矩控制方式，在電源消失或故障時具有“自動再啟動功能”，靈活的斜坡函數發生器，帶有起使段和結束段的平滑特性。
（7）快速電流限制（ FCL ），防止運行中不應有的跳閘。
（8）有直流制動和復合制動方式提高制動性能。（9）變頻器可遠程PID自動調節和本地手動調節兩種模式。
2.保護功能：
（1）過載能力為 180% 額定負載電流持續時間 2 秒， 150% 額定電流持續時間 60 秒。
（2）過電壓、欠電壓保護；變頻器、電機過熱保護。（3）接地故障保護、短路保護。（4）閉鎖電機保護、防止失速保護。
四、性能特點
1.節約能源：變頻器控制電機與傳統控制的電機比較，能源節約是最有實際意義的，根據物料輸送量或管網注水量、輸油量需求來供給的電機工況是經濟的運行狀態，即可節電 25%---45% 左右。
2.提高系統控制精度：變頻控制系統對電機具有精確的控制能力，使系統輸出與系統參數給定相匹配。變頻控制電機的輸出量，隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的壓力變化保持在規定的范圍內，有效地提高了工況的質量。
3.延長電機的使用壽命：變頻器從 0HZ 開始啟動電機，它的啟動加速時間可以調整，從而減少啟動時對電機的電器部件和機械部件所造成的沖擊，增強系統可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少電機啟動電流， 減少電網的波動提高供電系統的質量。
4.降低了電機的噪音：根據電機的工況要求，安裝變頻調速后，電機運轉速度減慢，因此有效地降低了電機運行時的噪音。
5.選型技術指標：我公司可以根據用戶對電機功率、被控電機臺數對變頻柜進行系統設計。并依據控制環境對控制柜尺寸、外型，柜體顏色等加工定做。
