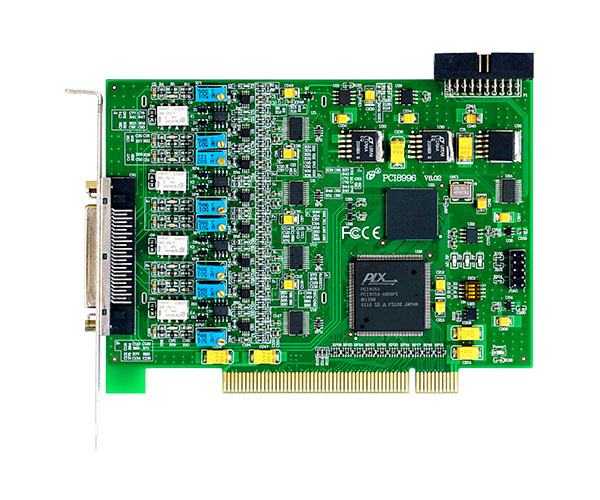

本卡是一種基于 PCI 標準的同步采集功能卡，可直接插在 PCI 機箱插槽中，用于測試、測量和控制應用，構成產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。它的主要應用場合為： 制造測試、 工業測試、 電子產品質量檢測、

AD 模擬量輸入功能

 輸入量程(Input Range)：±10V、±1V

 轉換精度：24 位(Bit)

 采樣速率(Frequency)：1KHz～200KHz

 倍頻模式(Multi Frequency)：256 倍、128 倍、64 倍

 采樣頻率*倍頻范圍：256000～13824000

物理通道數：8 通道說明：軟件可選，通過設置采樣通道選擇陣列

 模擬量輸入方式：8 路單端

 數據讀取方式：非空、半滿和 DMA 方式◆ 存諸器深度：8K 字（點）FIFO 存儲器

 存儲器標志：滿、非空、半滿

 時鐘源選項(ClockSource)：板內時鐘

 觸發模式(Trigger Mode)：軟件內部觸發和硬件外觸發（簡稱后觸發）

觸發類型(Trigger Type)：邊沿觸發和電平觸發

 觸發方向(Trigger Dir)：負向觸發、正向觸發、正負向觸發

觸發源（Trigger Source）：DTR(數字觸發信號)、PCI 總線上的 TRIG0、TRIG1、TRIG7、STAR 觸發源

 觸發源 DTR 輸入范圍：標準 TTL 電平

 系統測量精度：0.01%

板卡時鐘振蕩器：50MHz

 PCI 總線時鐘：33MHz
