Vtest-443II

本質安全加油機全自動檢定裝置

u 2011年國家質檢總局科技計劃項目（編號：2011QK189）

u 通過不斷改進完善的第二代產品，成就卓越品質

u 項目獲得授權發明專利2項，實用新型授權專利2項

u 裝置通過國家級儀器儀表防爆安全監督檢驗站防爆認證

一、裝置介紹

Vtest-443II型本質安全燃油加油機全自動檢定裝置是國家質檢總局科技計劃項目《燃油加油機自動檢定裝置的研究》（項目編號：2011QK189）研究成果的第二代產品，該項目獲得授權發明專利2項，實用新型授權專利2項，來自北京、上海、遼寧等計量院的專家一致認為該項目研究成果的綜合水平達到了國內領先水平。

二、主要性能特點

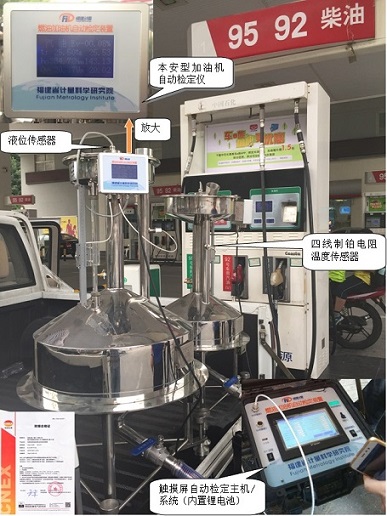

（1）裝置在每一個標準金屬量器上配置一臺防爆等級為本安型的加油機自動檢定儀，該自動檢定儀內置中央處理器，智能判斷加油卸油過程、自動采集油槍出口溫度、標準量器內溫度、液位傳感器高度、自動計算實時加油體積量、游標卡尺高度、修正前后的體積和流量等參數，自動判定檢定結果是否合格。

（2）通過該主機完成轄區加油站、加油機、加油槍的數據庫管理，方便快捷調出所需要檢定的加油槍，自動完成加油機自動檢定的數據采集、記錄及處理，并生成檢定記錄文件保存在主機中，可生成符合JJG443—2015燃油加油機檢定規程要求的加油機檢定原始記錄，并可根據需要查看整個檢定過程溫度變化的曲線，更好的分析加油機的性能。

（3）裝置支持WI-FI或433Mhz的無線通訊（其中選用433Mhz無線通訊可在幾百米外用筆記本電腦進行自動檢定，選用WI-FI通訊可支持幾十米距離）。自動檢定軟件系統實現溫度、液位實時采集的自動檢定過程，自動生成檢定記錄、檢定證書，保存歷年檢定數據，實現加油站數據庫管理功能。該裝置可減輕檢定人員繁瑣的數據讀取、記錄和數據處理、證書制作等的勞動強度，縮短檢定時間，提高檢定效率，避免人員讀數誤差，解決溫度、流量測量困難的問題，提高檢定數據的準確性和可靠性，保證了檢定質量。

（4）裝置通過國家級儀器儀表防爆安全監督檢驗站防爆認證（防爆合格證證號：CNEx18.5371；產品名稱：本質安全燃油加油機全自動檢定裝置；型號規格：Vtest-443II；防爆標志：Ex db IIB T4 Gb）。裝置所接傳感器均達到本質安全，接線電纜只需要本安電纜，不需采用防爆管連接，整套裝置更加輕便、靈活。

三、主要技術指標

（1）20L標準金屬量器，準確度：優于±0.05%；材料：304不銹鋼；配有獨立的導油管，以減少加油過程的氣泡產生；配置溢油罩，液位傳感器固定在溢油罩上；配置2處M10*1溫度傳感器安裝位置；配置一臺防爆等級為本安型的加油機自動檢定儀。

（2）50L標準金屬量器，準確度：優于±0.05%；材料：304不銹鋼；配有獨立的導油管，以減少加油過程的氣泡產生；配置溢油罩，液位傳感器固定在溢油罩上；配置2處M10*1溫度傳感器安裝位置；配置一臺防爆等級為本安型的加油機自動檢定儀。

（3）本安型加油機自動檢定儀，內置AD可測量顯示2通道四線制PT100溫度傳感器溫度數據，測量范圍：-25℃～+55℃；分辨率：0.01℃；最大允許誤差：±0.1℃；顯示1通道液位傳感器液位參數，采集數字信號，無轉化誤差。內置中央處理器，智能判斷加油卸油過程、自動采集油槍出口溫度、標準量器內溫度、液位傳感器高度、自動計算實時加油體積量、游標卡尺高度、修正前后的體積和流量等參數，自動判定檢定結果是否合格。

（4）液位傳感器技術要求：采用磁致伸縮液位傳感器，通過本安防爆認證，輸出RS485通訊信號，9V～12V DC供電，有效行程大于500mm，線性誤差≤0.02%F.S，分辨率0.01mm。

（5）溫度傳感器技術指標：A級四線制PT100鉑電阻；直徑小于φ5mm，確保溫度測量響應速度及準確度；溫度傳感器引線要求：四線制，鐵氟龍鍍銀導線，鍍銀屏蔽，長度1m，加不銹鋼彈簧。

（6）流量計量技術指標：采用加油中段測量方式，準確可靠，無需秒表即可完成流量的自動計算。

（7）裝置所接傳感器均達到本質安全，接線電纜只需要本安電纜，不需要防爆管連接，提供與裝置名稱相符的防爆合格證書。

（8）自動檢定裝置與筆記本電腦之間可支持Wi-Fi和433Mhz的無線通訊，其中選用433Mhz無線通訊可在幾百米外用筆記本電腦進行自動檢定，選用Wi-Fi通訊可支持幾十米距離。

（9）內置電池供電，并支持使用車載充電及外供電。

（10）加油機自動檢定系統成套軟件（系統軟件終生免費升級），實現加油機槍口溫度、標準器內溫度、體積和流量等參數的自動采集，計算檢定結果，生成檢定記錄、檢定證書，保存歷年檢定數據等數據庫管理功能，歷年檢定結果統計分析表報等功能。

（11）另外可根據車型配備儲油箱，回油裝置。

（12）筆記本電腦（預算正版操作系統，便攜輕薄，處理器I5及以上CPU，內存容量4G及以上，硬盤容量500G及以上，配備電腦包等）；

四、裝置防爆合格證書

五、裝置授權許可證書

為更好的推進福建省計量科學研究院科技成果轉化，讓科技成果發揮更大的社會經濟效益，福建省計量科學研究院將該科技成果通過福建省科技廳海峽技術轉移公共服務平臺掛牌，并許可給微測儀器（福州）有限公司實施：

六、裝置專利等證書

七、部分行業應用

2011年國家質檢總局科技計劃項目（編號：2011QK189）結題時的第一代產品新聞：

注：該新聞稿刊登于《中國計量》雜志2015年第二期第57頁，敬請查閱。
