概述：

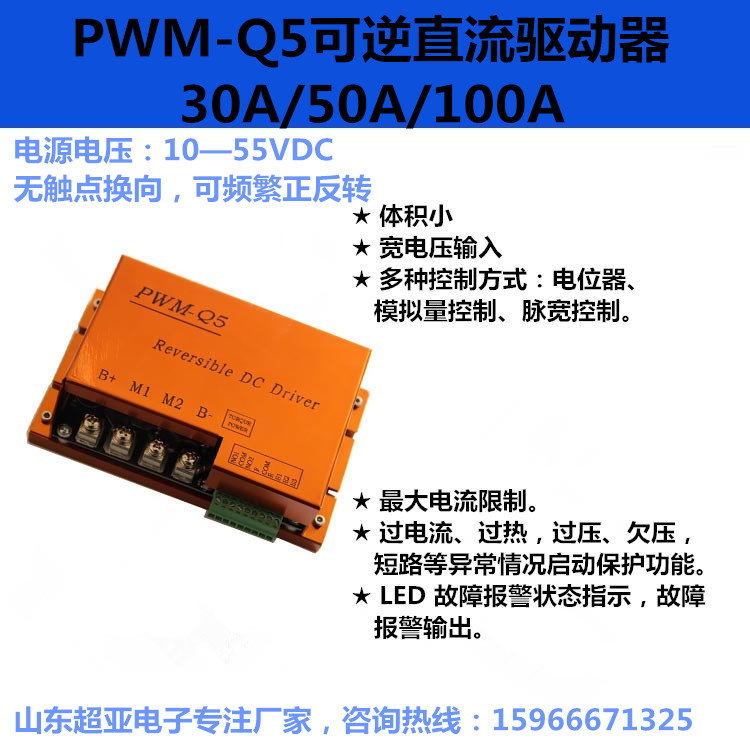

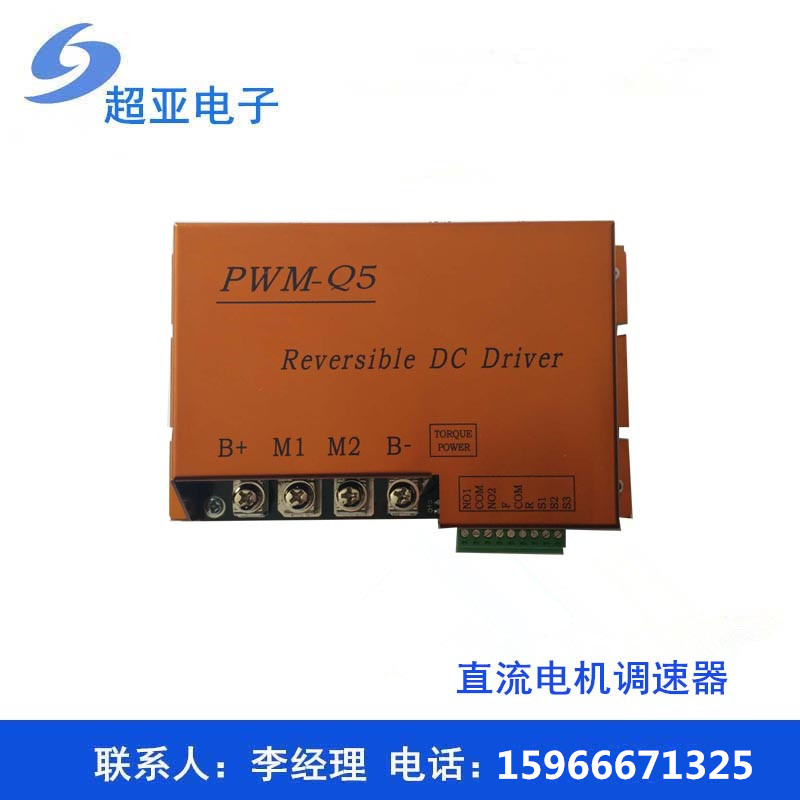

PWM-Q5系列產品是一款智能型大功率直流馬達驅動器。該驅動器使用高性能MCU，采用高級運動控制算法，應用于特殊功能要求的場合，可外部模擬量、脈寬控制和電位器調速，驅動器設有故障報警輸出端，可以更有效的保護整套設備的可靠以及安全，可廣泛的用于自動化控制行業。

二、規格及型號：

                         最大          最大            直流電壓

                 輸出電流      輸出電壓         輸入范圍

 型號               DC : (A)       DC：(V)          DC：(V)

PWM-Q5                50             0-55              10- 55

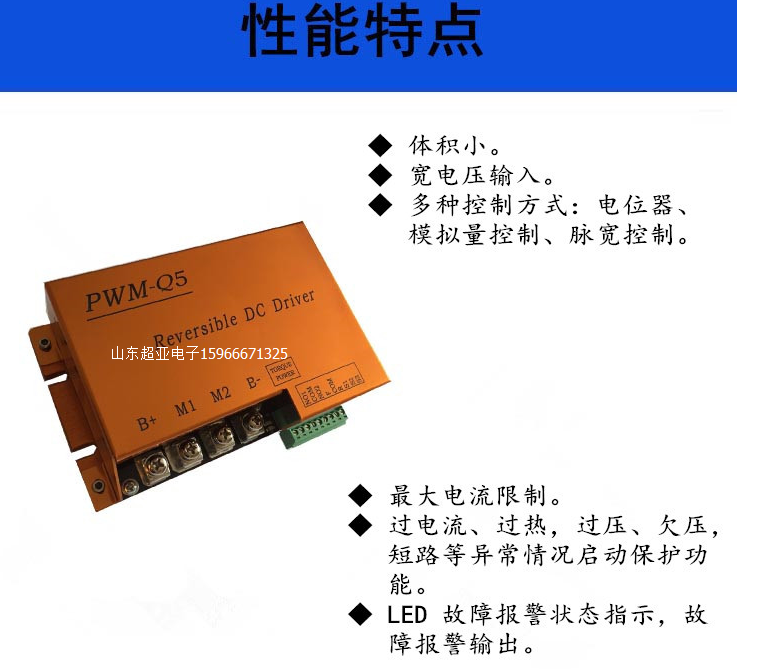

三、產品特性：

◆ 體積小。

◆ 寬電壓輸入。

◆ 多種控制方式：電位器、模擬量控制、脈寬控制。

◆ 最大電流限制。

◆ 過電流、過熱，過壓、欠壓，短路等異常情況啟動保護功能。

◆ LED 故障報警狀態指示，故障報警輸出。

四、性能指標：

1、電源電壓：12V（10-15V） 24V/36V/48V(20-55V )

2、待機電流：15mA。

3、持續工作電流：25A   瞬間最高電流（1S）：60A

4、工作頻率：2KHZ。

5、Out+5VDC電源（可給電位器供電）： 5V DC  20mA。

6、模擬量輸入范圍：0-- 5VDC（可根據用戶要求設置）

7、軟啟動時間：0-5S。（可根據用戶要求設置）

8、軟停止時間：0-5S。（可根據用戶要求設置）

9、脈沖輸入頻率：250Hz。

10、占空比輸入范圍20％-- 100% 。

11、溫度保護狀態：80℃停止輸出。

12、工作環境溫度：-40℃-- +60℃。

13、環境濕度：相對濕度≤80RH。

15、重量：900g

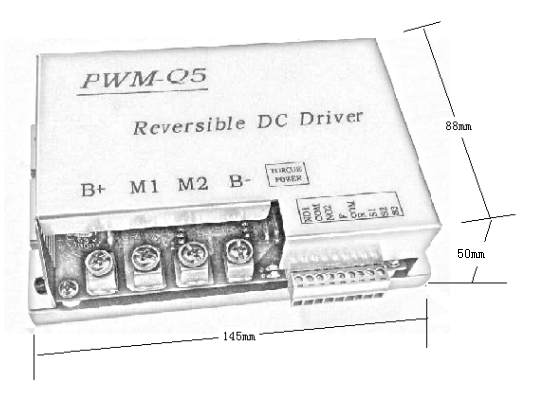

五、外形尺寸：L * W * H = 145mm * 88mm * 50mm
